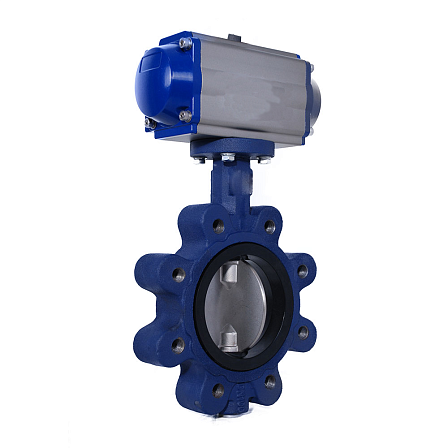

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N03EP0300 Ду 300 Ру16 с пневмоприводом межфланцевый корпус чугун диск нержавеющий EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Спецификация компонентов и конструктивные параметры
Продуктовая серия: Tecfly
Номинальный размер: DN 300
Номинальное давление: PN 16 (16 бар)
Исполнение корпуса: Межфланцевое с центрирующими резьбовыми проушинами (тип Lug). Конструкция позволяет осуществлять монтаж арматуры в рассечку трубопроводной линии или использовать затвор на тупиковом участке без сброса гидравлического давления с подводящей стороны.
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), устойчивый к вибрациям, статическим и динамическим механическим нагрузкам.
Материал запирающего диска: Нержавеющая сталь. Обеспечивает стойкость к коррозионному воздействию, эрозионному износу и механическим повреждениям при контакте со средой.
Материал уплотнительного вкладыша (манжеты): Этилен-пропиленовый каучук (EPDM). Выполняет функцию эластичного седла, обеспечивающего герметичность перекрытия по классу «А» (ГОСТ 9544) и полностью предотвращающего контакт чугунного корпуса с рабочей средой.
Исполнительный механизм и принцип работы
Поворот запорного органа осуществляется посредством установленного пневматического привода двойного действия:
Алгоритм функционирования: Поворот штока и диска на угол 0–90° производится за счет попеременного нагнетания сжатого воздуха в две изолированные полости пневмоцилиндра (без использования возвратных пружин).
Сопряжение с АСУ ТП: Конструкция пневмоблока предусматривает возможность установки дополнительной обвязки — соленоидных распределительных клапанов, позиционеров и датчиков крайних положений для дистанционного управления технологическими процессами.
Рабочие среды и параметры монтажа
Физико-химическая стойкость нержавеющей стали и эластомера EPDM определяет применимость затвора VPG464916-N03EP0300 для следующих типов сред:
Питьевая, сетевая, техническая, деминерализованная и обессоленная вода.
Теплоносители и хладоносители на основе водных растворов гликолей.
Слабоагрессивные химические соединения, щелочные и кислотные растворы низкой концентрации.
Сжатый воздух и инертные газы без масляных примесей.
Температурный диапазон среды: от -15 °C до +130 °C.
Монтаж затвора DN300 выполняется между ответными фланцами стандарта EN / DIN / ГОСТ путем вворачивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
