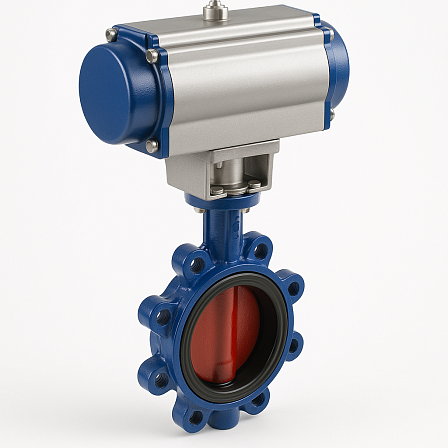

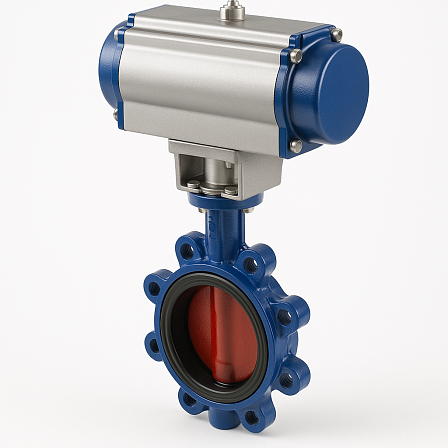

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07EP0250 Ду 250 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивное исполнение и компоновка материалов
- Серия промышленной арматуры: Tecfly
- Номинальный размер: DN 250
- Рабочее давление: PN 16 (16 бар)
- Конфигурация корпуса: Проушинный тип (Lug) с резьбовыми гнездами. Данный тип исполнения обеспечивает возможность как стандартной установки между ответными фланцами, так и монтажа на тупиковом участке трубопровода под давлением.
- Материал несущего корпуса: Ковкий чугун (ВЧШГ), устойчивый к статическим, динамическим и изгибающим механическим нагрузкам.
- Материал поворотно-запорного диска: Нержавеющая сталь. Предотвращает коррозионный износ и механическое повреждение проточной поверхности под воздействием потока.
- Материал седлового уплотнителя (манжеты): Этилен-пропиленовый каучук (EPDM). Служит эластичным вкладышем, полностью изолирующим чугунные детали от соприкосновения с рабочей средой и обеспечивающим класс герметичности «А» (ГОСТ 9544).
Смещение запорного органа выполняется посредством закрепленного пневматического цилиндра одностороннего действия с интегрированным пружинным блоком:
Алгоритм работы: Поворот вала и заслонки на угол до 90° происходит при подаче сжатого воздуха в управляющую полость привода. Обратный ход в базовое состояние (нормально-закрытое НЗ или нормально-открытое НО) выполняется автоматически за счет энергии сжатых пружин при сбросе управляющего давления.
Функция Fail-Safe (аварийный возврат): Пружинный механизм гарантирует автоматическое переключение арматурного узла в безопасно-зафиксированное положение при отключении или падении давления в подающей линии воздуха.
Интеграция в АСУ ТП: Конструкция пневмоблока адаптирована для установки соленоидных распределительных клапанов, позиционеров и датчиков крайних положений.
Совместимость со средами и параметры монтажа
Физико-химические свойства комбинации нержавеющей стали и эластомера EPDM определяют применимость затвора VPG464916-N07EP0250 для работы со следующими средами:
Хладоносители и теплоносители на основе водных растворов гликолей.
Питьевая, сетевая, техническая, деминерализованная и обессоленная вода.
Слабоагрессивные химические соединения, растворы кислот и щелочей низкой концентрации.
Сжатый воздух и инертные газы без содержания масел.
Температурный диапазон рабочей среды: от -15 °C до +130 °C.
Монтаж изделия DN250 осуществляется путем затяжки крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса через ответные фланцы стандарта ГОСТ / EN / DIN.
