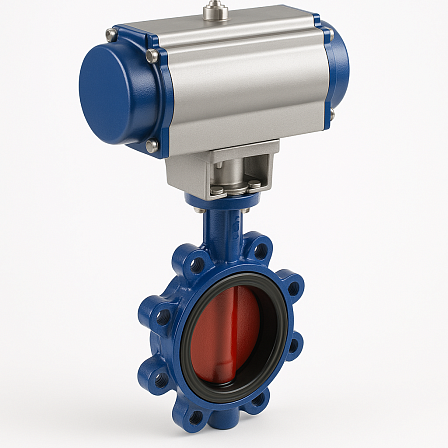

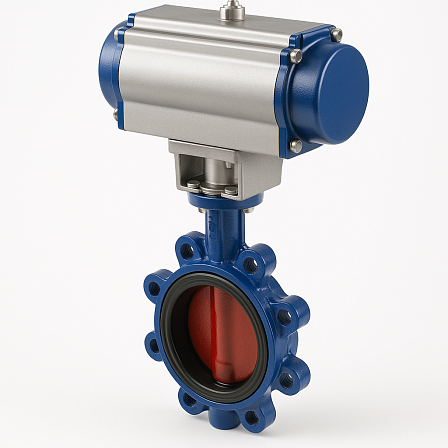

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07NI0250 Ду 250 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивные параметры и спецификация материалов
Серийное наименование: Tecfly
Размер условного прохода: DN 250
Рабочее давление: PN 16 (16 бар)
Исполнение корпуса: Межфланцевое проушинное с резьбой (тип Lug). Конструктивная схема допускает монтаж затвора в разрыв линии либо использование в качестве конечного запорного узла на тупиковом участке с сохранением гидравлического давления с одной стороны.
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), устойчивый к статическим и динамическим механическим нагрузкам.
Материал поворотного элемента (диска): Нержавеющая сталь. Обеспечивает сопротивляемость эрозионному износу и воздействию агрессивных жидких фракций.
Материал уплотнительного вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Эластомер формирует перекрытие по классу герметичности «А» (без протечек по ГОСТ 9544) и полностью изолирует внутреннюю чугунную часть корпуса от контакта со средой.
Механика управления и функции пневматического привода
Вращение запорного диска производится за счет закрепленного пневмоцилиндра одностороннего действия, оснащенного возвратным пружинным блоком:
Принцип работы: Поворот штока и диска в диапазоне 0–90° выполняется при подаче сжатого воздуха в силовую камеру привода. Возврат в базовое состояние (нормально-закрытое НЗ или нормально-открытое НО) происходит автоматически под воздействием энергии сжатых пружин при сбросе управляющего давления.
Аварийный режим (Fail-Safe): При падении или отключении подачи воздуха пружины принудительно смещают диск в защитное фиксированное положение.
Интеграция с КИПиА: На приводе предусмотрены посадочные места для подсоединения соленоидных клапанов, позиционеров и сигнализаторов крайних положений для включения узла в системы АСУ ТП.
Совместимость со средами и особенности установки
Физико-химические свойства нержавеющей стали и уплотнения NBR определяют применимость арматурного узла VPG464916-N07NI0250 со следующими средами:
Нефтепродукты, дизельное топливо, бензины, технические смазки, минеральные и масляные фракции.
Промышленные, промысловые и коммунальные стоки с содержанием жировых или масляных эмульсий.
Сжатый воздух и инертные газы с взвесью масел.
Фиксация арматуры DN250 в магистрали осуществляется между ответными фланцами стандарта ГОСТ / EN / DIN путем завинчивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
