Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02NI0125 DN125 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета нитрил NBR
- Описание
- Характеристики
- Документация Аналогичные товары

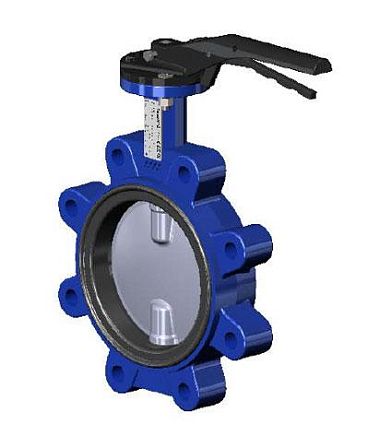

Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN16 DN125 (артикул VPG4642-02NI0125) — промышленный элемент запорно-регулирующей арматуры. Устройство служит для отсечения и регулирования расхода потока сред, содержащих масляные, жировые или нефтесодержащие компоненты.
Техническая спецификация и параметры
-
Номинальный диаметр (условный проход): DN125 (Ду 125 мм / 5" / 5 дюймов).
-
Максимальное рабочее давление: PN16 (16 bar / 1,6 МПа / 16 кгс/см²).
-
Тип монтажного присоединения: Межфланцевое Lug (с резьбовыми ушками). Допускает монтаж между ответными фланцами, а также консольное размещение в качестве концевого запорного узла на тупиковом участке.
-
Способ управления: Ручной рычажный привод (рукоятка с зубчатым сектором для фиксации положения запирающего диска).
-
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ / марка EN-GJS-400-15 / GGG40).
-
Материал запорного диска: Алюминиево-бронзовый сплав (CuAl10Fe5Ni5 / алюминиевая бронза), устойчивый к кавитации, эрозии и коррозионным поражениям.
-
Материал уплотнительного вкладыша (седла): Нитрил / NBR (бутадиен-нитрильный каучук).
-
Рабочие среды: Нефтепродукты, дизельное топливо, минеральные и гидравлические масла, сжатый воздух с содержанием масляных паров, жиросодержащие сточные воды, техническая вода с углеводородами.
-
Класс герметичности: «А» по ГОСТ 9544-2015 (полное отсутствие видимых протечек).
-
Строительная длина: Стандарт ISO 5752 / EN 558-1 серия 20.
Конструктивные свойства и эксплуатационные данные
Нитриловое уплотнение (NBR): Каучуковый вкладыш обладает стойкостью к действию углеводородов и масел, что предотвращает его деформацию и разбухание в ходе эксплуатации.
Исполнение Lug (резьбовые проушины): Интегрированные резьбовые гнезда по периметру гильзы центрируют затвор при установке и позволяют отсоединять прилегающий участок трубопровода без полной разгрузки давления во всей системе.
Диск из медно-алюминиевого сплава: Состав CuAl10Fe5Ni5 исключает возникновение ржавчины и предотвращает истирание поверхности при высоких скоростях движения рабочей среды.
Рычажное управление: Рукоятка имеет секторную пластину с фиксатором для ступенчатого позиционирования угла поворота диска.
Фланец под привод (ISO 5211): Выход штока и верхняя площадка унифицированы для демонтажа ручного рычага и последующего монтажа электрического или пневматического привода.
Назначение и области применения
Затвор применяется в следующих инженерно-технологических системах:
Маслопроводы, гидросистемы и линии транспортировки ГСМ;
Очистные сооружения и сточные сети с наличием масел и жиров;
Насосные станции, топливораздаточные комплексы и резервуарные парки;
Технологические трубопроводы химических, нефтехимических и пищевых производств.
