Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-08NI0200 Ду 200 Ру16 межфланцевый корпус чугунный диск нержавеющий NBR с редуктором
-30%

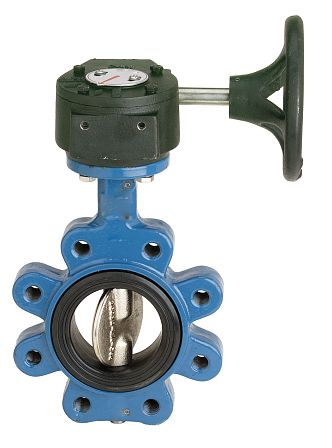

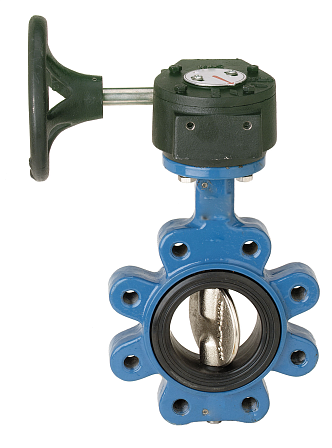

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-08NI0200 Ду 200 Ру16 межфланцевый корпус чугунный диск нержавеющий NBR с редуктором
АРТ: VPG464916-08NI0200
-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-08NI0200 Ду 200 Ру16 межфланцевый корпус чугунный диск нержавеющий NBR с редуктором

АРТ: VPG464916-08NI0200
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Пожаротушение / Холодоснабжение
Управление
Редуктор
Tecofi Tecofi Бренд Tecofi
-30%
66 651.33 ₽
46 655.93 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с мех редуктором, корпус ковкий чугун, диск нж сталь, манжета Нитрил, PN16 DN200 (артикул VPG464916-08NI0200) представляет собой узел промышленной запорно-регулирующей арматуры, устанавливаемый в трубопроводных системах для отсечки и дросселирования сред. В инженерной спецификации и технической документации позиция также классифицируется как заслонка поворотная межфланцевая Lug с редукторным приводом, дисковый клапан «баттерфляй» Ду200 Ру16 с нержавеющим диском и нитриловым уплотнением NBR, или маслобензостойкий поворотный затвор чугун-нержавейка с редуктором.

Технические параметры и материальное исполнение
  • Номинальный проходной диаметр (DN / Ду): 200 мм
  • Предельное рабочее давление (PN / Ру): 16 бар (1,6 МПа)
  • Конструкция монтажного фланца: С резьбовыми проушинами по периметру (исполнение Lug). Позволяет монтировать затвор между ответными фланцами, а также применять его на оконечных участках линий в качестве концевой задвижки.
  • Управляющий привод: Механический ручной редуктор червячного типа. Снижает крутящий момент при управлении маховиком, обеспечивает фиксацию диска в промежуточных положениях и исключает гидроудары за счет плавности хода.
  • Материал литого корпуса: Ковкий чугун с шаровидным графитом (марка EN-GJS-400-15 / GGG40).
  • Материал запорного элемента: Нержавеющая сталь (нж сталь). Предназначен для снижения механического износа и защиты от коррозии.
  • Материал уплотнительного вкладыша: Нитрил (NBR / бутадиен-нитрильный каучук). Обеспечивает двустороннее перекрытие потока по классу герметичности «А» (ГОСТ 9544).
  • Совместимые рабочие среды: Нефтепродукты, жидкие смазочные материалы, минеральные масла, дизельное топливо, техническая вода с содержанием масел, сжатый воздух с парами углеводородов.
Конструктивные характеристики и условия эксплуатации
Особенность корпуса типа Lug заключается в наличии приливов со встроенной метрической резьбой под крепежные шпильки. Данное конструктивное решение позволяет производить автономное болтовое крепление затвора к фланцам с каждой стороны отдельно. В результате становится возможным проведение демонтажа смежной ветви трубопровода без декомпрессии и опорожнения всей системы при закрытом положении затвора.

Использование ковкого чугуна (GGG40) для корпуса компенсирует статические и изгибающие нагрузки в магистралях диаметром 200 мм при давлении до 16 бар. Сочетание диска из нержавеющей стали и манжеты из Нитрила (NBR) ориентировано на эксплуатацию в условиях постоянного контакта с углеводородами, к которым эластомер NBR проявляет стойкость, не подвергаясь набуханию и деструкции. Манжета полностью изолирует внутренние чугунные полости корпуса от рабочей среды. Механический редуктор снабжен стрелочным визуальным индикатором положения диска в диапазоне 0°–90°. Корпус обработан эпоксидным составом.
Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Пожаротушение / Холодоснабжение
Управление
Редуктор
Диск
Нержавеющий
Уплотнение
NITRIL
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
+130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Синие / Черные
Артикул
VPG464916-08NI0200
Объём одной штуки, м³
0.01018
Вес (кг)
20.7
Длина (мм)
59
Ширина (мм)
383
Высота (мм)
446
Дата доставки в ваш город
19.12.2026
Документация
Инструкция на затвор VPG.pdf
434.25Кб
Декларация о соответствии на затвор VPG до 14.06.2027.pdf
607.88Кб
Декларация о соответствии на затвор VPG до 19.06.2027.pdf
484.86Кб
