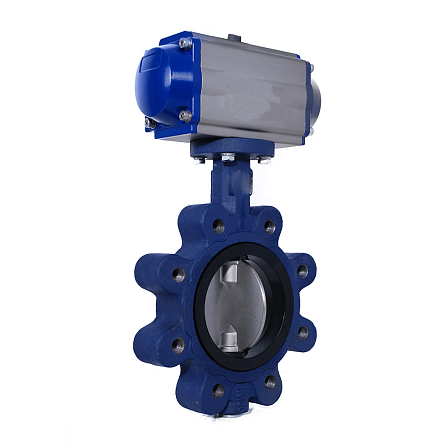

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N03NI0300 Ду 300 Ру16 с пневмоприводом межфланцевый корпус чугун диск нержавеющий NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Спецификация компонентов и используемые материалы
- Серия: Tecfly
- Номинальный размер: DN 300
- Рабочее давление: PN 16 (16 бар)
- Тип корпуса: Проушинный с резьбовыми отверстиями (конфигурация Lug). Конструктивная схема позволяет осуществлять как стандартную межфланцевую установку в разрыв линии, так и монтаж затвора в качестве тупикового узла на конце магистрали без снятия давления с входного участка.
- Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), устойчивый к внешним механическим и вибрационным нагрузкам.
- Материал поворотного диска: Нержавеющая сталь. Обеспечивает стойкость к коррозионному воздействию и абразивному износу при контакте с проходящим флюидом.
- Материал уплотнительного вкладыша (седла): Нитрильный каучук (Нитрил / NBR). Манжета обеспечивает эластичное перекрытие проточной части по классу герметичности «А» (ГОСТ 9544) и полностью предотвращает контакт внутренней поверхности чугунного корпуса со средой.
Позиционирование запорного органа выполняется посредством закрепленного пневматического привода двойного действия:
Принцип функционирования: Поворот штока и диска в диапазоне от 0° до 90° осуществляется за счет попеременной подачи сжатого воздуха в силовые полости пневмоцилиндра (без возвратной пружины).
Сопряжение с АСУ ТП: Конструкция пневмоблока предусматривает возможность установки дополнительного навесного оборудования — соленоидных распределительных клапанов, позиционеров и сигнализаторов конечных положений для автоматического управления технологическими процессами.
Физико-химическая совместимость и порядок монтажа
Использование комбинации диска из нержавеющей стали и манжеты NBR определяет эксплуатационную стойкость арматуры VPG464916-N03NI0300 при работе со следующими типами сред:
Светлые и темные нефтепродукты, дизельное топливо, бензины, минеральные и технические масла.
Промышленные, промысловые и коммунальные сточные воды с примесями жировых эмульсий и взвешенных частиц.
Сжатый воздух, инертные и попутные газы, содержащие масляные пары.
Техническая и сетевая вода
Монтаж арматурного узла DN300 выполняется между ответными фланцами стандарта EN / DIN / ГОСТ путем вворачивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
