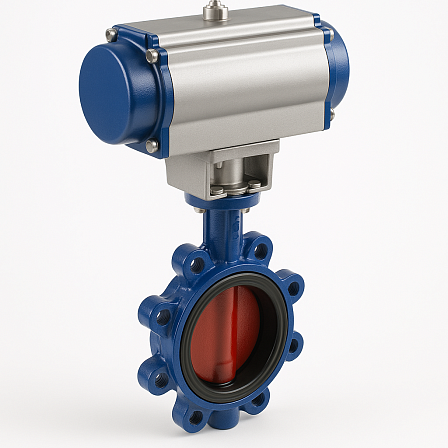

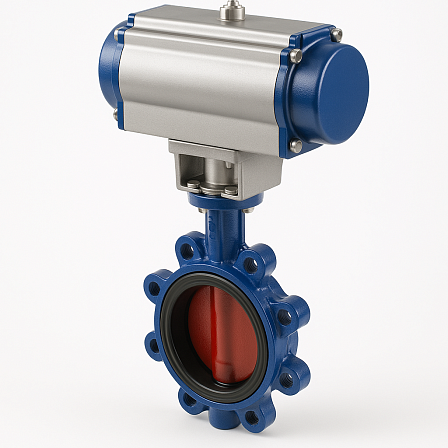

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07EP0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Номенклатурно-материальная спецификация
- Серийная линейка: Tecfly
- Условный проход: DN 200
- Номинальное давление: PN 16 (16 бар)
- Типоразмер корпуса: Исполнение Lug (межфланцевое с резьбовыми центрирующими проушинами). Конструкция позволяет выполнять установку в разрыв трубопроводного контура или монтаж на конечном участке линии с возможностью проведения демонтажных работ на сопряженном плече без сброса сетевого давления.
- Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), выдерживающий изгибающие, статические и вибрационные нагрузки.
- Материал поворотного диска: Нержавеющая сталь. Характеризуется устойчивостью к коррозионным процессам и кавитационному износу при контакте со средой.
- Материал манжеты (эластичного седла): Этилен-пропиленовый каучук (EPDM). Изолирует металл корпуса от воздействия флюида и обеспечивают герметичность запирания по классу «А» (без протечек по ГОСТ 9544).
Управление угловым перемещением запорного диска выполняется посредством установленного пневматического акцюатора одностороннего действия с возвратным пружинным блоком:
Принцип функционирования: Поворот вала и запорной заслонки на угол 0–90° производится при нагнетании сжатого воздуха в силовую камеру привода. Возврат в базовое состояние (нормально-закрытое НЗ или нормально-открытое НО) происходит автоматически под действием пружин при сбросе давления управляющего воздуха.
Аварийный режим (Fail-Safe): В случае внезапного прекращения подачи сжатого воздуха пружинный механизм принудительно смещает затвор в безопасно-зафиксированное положение.
Автоматизация: Привод адаптирован под монтаж позиционеров, концевых выключателей и соленоидных распределительных клапанов для интеграции в схемы АСУ ТП.
Рабочие среды и порядок монтажа
Физико-химические свойства комбинации нержавеющая сталь / EPDM определяют применимость узла VPG464916-N07EP0200 со следующими типами сред:
Вода (техническая, сетевая, питьевая, обессоленная, деминерализованная).
Хладоносители и теплоносители на основе водных растворов гликолей.
Слабоагрессивные химические соединения, щелочи и кислоты низкой концентрации.
Сжатый воздух и инертные газы, не содержащие масляных эмульсий.
Диапазон рабочих температур: от -15 °C до +130 °C.
Монтаж арматурного узла DN200 выполняется между ответными фланцами стандарта ГОСТ / EN / DIN путем затяжки крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
