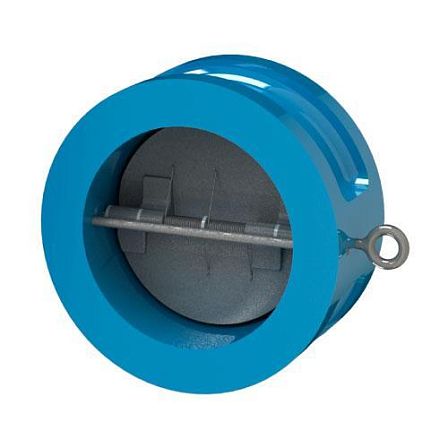

Клапан обратный двухстворчатый Tecofi CB4450-0400 DN400 PN 25 межфланцевый , корпус чугун, створки чугунные, уплотнение EPDM
АРТ: CB4450-0400

Клапан обратный двухстворчатый Tecofi CB4450-0400 DN400 PN 25 межфланцевый , корпус чугун, створки чугунные, уплотнение EPDM

АРТ: CB4450-0400
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Теплоснабжение
Тип
Двухстворчатый
Описание

Клапан обратный двухстворчатый межфланцевый Tecofi CB4450 DN400 PN25 предназначен для предотвращения обратного потока рабочей среды в трубопроводе. Корпус и две створки изготовлены из ковкого чугуна EN-GJS-400-15, седловое уплотнение — EPDM; рабочее давление — до 25 бар.

Назначение и принцип работы

Клапан устанавливается в трубопроводах для пропуска потока в одном направлении и автоматического перекрытия при его остановке или изменении направления. Закрытие створок поддерживается пружинами из нержавеющей стали, что снижает вероятность распространения гидроудара.

Рабочие среды

Исполнение применяется для неагрессивных жидкостей без пульсаций потока: холодной, горячей и деминерализованной воды. Типовые области применения — насосные системы, водоснабжение, отопление и системы кондиционирования.

Конструкция и материалы
  • Корпус — ковкий чугун EN-GJS-400-15 (GGG40).
  • Створки — ковкий чугун EN-GJS-400-15.
  • Седловое уплотнение — EPDM.
  • Пружины — нержавеющая сталь AISI 304.
  • Оси пружины и ограничителя — нержавеющая сталь AISI 410.
  • Уплотнительные прокладки — PTFE.
  • Наружное покрытие корпуса — эпоксидное порошковое, RAL 5015, толщиной 250 мкм.
Присоединение и рабочие параметры

Клапан имеет межфланцевое присоединение и монтируется между фланцами PN25 по EN 1092-2. Номинальный диаметр — DN400, номинальное давление — PN25. Диапазон рабочей температуры составляет от −10 до +120 °C. Минимальное давление открытия — 0,02–0,04 бар.

Монтаж

Направление движения среды обозначено стрелкой на корпусе. Допускается монтаж на горизонтальном трубопроводе при вертикальном расположении оси клапана, а также на вертикальном трубопроводе при восходящем потоке среды.

Габаритные размеры
  • Номинальный диаметр — DN400 (16).
  • Строительная длина L — 140 мм.
  • Диаметр E — 410 мм.
  • Наружный диаметр D — 498 мм.
  • Диаметр C — 352 мм.
  • Размер B — 12 мм.
  • Масса — 65 кг.
Основные характеристики
  • Тип — обратный клапан двухстворчатый.
  • Модель — Tecofi CB4450.
  • Присоединение — межфланцевое.
  • DN — 400 мм.
  • PN — 25 бар.
  • Материал корпуса и створок — ковкий чугун EN-GJS-400-15.
  • Материал уплотнения — EPDM.
Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Теплоснабжение
Тип
Двухстворчатый
Установка
Универсальная
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
400 (16)
Давление, бар
25
Максимальная рабочая температура t max, °C
+120
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Синие
Артикул
CB4450-0400
Объём одной штуки, м³
0.03334
Вес (кг)
65
Длина (мм)
488
Ширина (мм)
488
Высота (мм)
140
