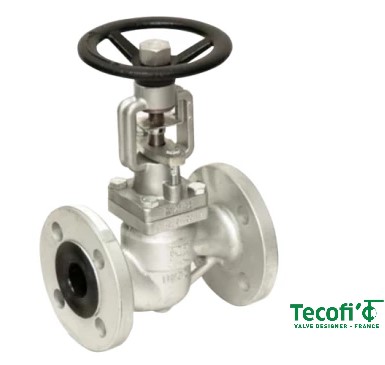

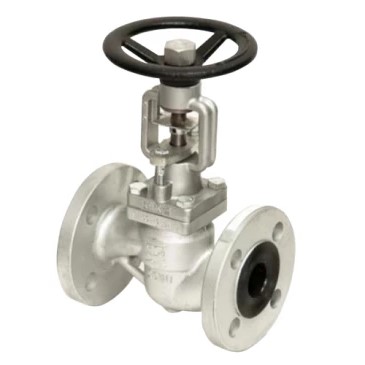

Клапан запорный (вентиль) Tecofi R4243-0015 DN 15 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN15 (артикул R4243-0015) применяется для перекрытия потока рабочей среды на тупиковых и разводящих участках трубопроводных линий малого диаметра.
Сводная таблица технических параметров
-
Номинальный размер (условный проход): DN 15 (ДУ 15 мм)
-
Рабочее давление (номинальное): PN 16 (1.6 МПа / 16 кгс/см²)
-
Тип монтажного сопряжения: Фланцевое (фл.)
-
Конструкционный материал корпуса: Ковкий чугун
-
Тип изоляции подвижного штока: Сильфонный блок
-
Материал изготовления сильфона: Нержавеющая сталь
-
Материал межкорпусного уплотнения: Графит
-
Класс герметичности узла затвора: Класс «А» (бездефектное перекрытие, 0% протечки)
-
Механизм позиционирования затвора: Ручной (маховик)
Конструктивные узлы и механические свойства
Специфика внутренней компоновки изделия ориентирована на полное предотвращение эмиссии рабочей среды в окружающее пространство.
Сильфонное уплотнение шпинделя: Герметичность подвижного соединения обеспечивается за счет приварного гофрированного элемента (сильфона) из нержавеющей стали. Металлическая оболочка компенсирует осевое перемещение штока, изолируя его от жидкой или газообразной фазы без применения сальниковой набивки.
Уплотнительное кольцо корпуса: Прокладка на основе прессованного графита сохраняет физико-механические свойства при резких температурных колебаниях, предотвращая разгерметизацию соединения «корпус-крышка».
Корпусное литье: Использование ковкого чугуна обеспечивает повышенную вязкость металла, что снижает вероятность хрупкого разрушения корпуса при возникновении напряжений кручения и изгиба в процессе монтажа на малых диаметрах.
Целевое назначение и эксплуатационные среды
Вентиль R4243-0015 монтируется в обвязочных контурах оборудования, на байпасных линиях, в системах отбора проб, на линиях подачи пара к конечным потребителям и в коммунальных теплосетях.
Допускаемые рабочие среды:
Перегретый и насыщенный пар;
Конденсатные среды;
Сетевая вода систем отопления и ГВС;
Технические газы (азот, воздух, диоксид углерода);
Жидкие среды, нейтральные к чугуну и нержавеющим сталям.
Изделие рассчитано на долговременную работу без необходимости проведения регламентной подтяжки или замены уплотнительных элементов шпинделя в течение заявленного эксплуатационного периода.
