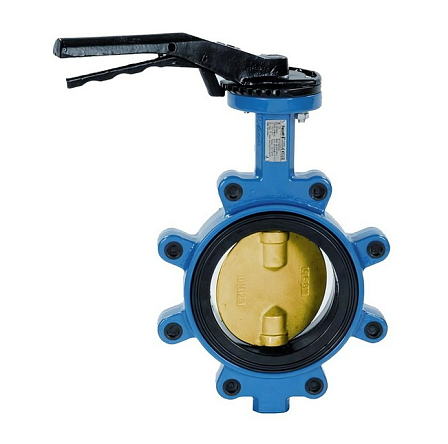

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02EP0050 DN50 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Технический профиль и спецификация
- Проходной диаметр: DN50 (Ду 50 мм / 2" / 2 дюйма).
- Предельное рабочее давление: PN16 (16 бар / 1,6 МПа / 16 кгс/см²).
- Конструктивное исполнение корпуса: Тип Lug (с проушинами под болты/шпильки). Способ монтажа — стяжка между ответными фланцами, а также установка в качестве тупиковой арматуры на конце магистрали.
- Орган управления: Ручной рычажная рукоятка с фиксатором положения запирающего диска.
- Материал корпусной детали: ВЧШГ / ковкий чугун (высокопрочный чугун с шаровидным графитом, марка GGG40 / EN-GJS-400-15).
- Материал запирающего диска: Алюминиево-бронзовый сплав (CuAl10Fe5Ni5), устойчивый к коррозионным процессам и кавитационному воздействию.
- Уплотнительный вкладыш (манжета): Эластомер EPDM (этилен-пропиленовый каучук).
- Совместимая среда: Вода (питьевое, хозяйственное, техническое водоснабжение, ГВС, ХВС), сетевая вода систем отопления, гликолевые смеси, воздух, нейтральные и слабоагрессивные жидкие составы.
- Класс герметичности: Класс «А» согласно ГОСТ 9544-2015.
- Строительная длина: Стандарт EN 558-1 серия 20 (ISO 5752).
Монтажная схема Lug: Наличие резьбовых ушек по окружности корпуса упрощает центровку арматуры при установке и дает возможность отсоединять один из участков трубопровода без полного опорожнения всей системы.
Запорный диск из алюминиевой бронзы: Сплав цветных металлов предотвращает окисление поверхности диска, продлевая ресурс работы при циклических нагрузках и высокой скорости движения потока.
Изолирующее уплотнение из EPDM: Седловой вкладыш из синтетического каучука полностью перекрывает внутреннюю поверхность корпуса, защищая чугун от прямого контакта с перемещаемой жидкостью.
Регулировочная ручка: Ручной привод оснащен гребенчатым сектором, позволяющим ступенчато фиксировать угол поворота диска для изменения пропускной способности.
Сопряжение с приводами: Верхняя площадка корпуса с выходом штока выполнены по стандарту ISO 5211, что допускает демонтаж рукоятки и прямой монтаж электропривода или пневмопривода.
Область применения
Арматура предназначена для установки в следующие инженерные комплексы:
Сети холодного и горячего водоснабжения;
Системы теплоснабжения (котельные, ИТП, ЦТП, тепловые пункты);
Контуры хладоснабжения и кондиционирования (чиллеры, фанкойлы);
Насосные установки и технологические трубопроводы химических и пищевых производств.
