Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPG4648-02NI0050 DN50 PN16 корпус и диск ковкий чугун с ручкой манжета Нитрил NBR

-30%

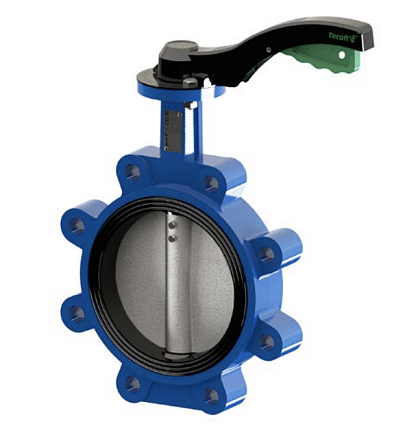

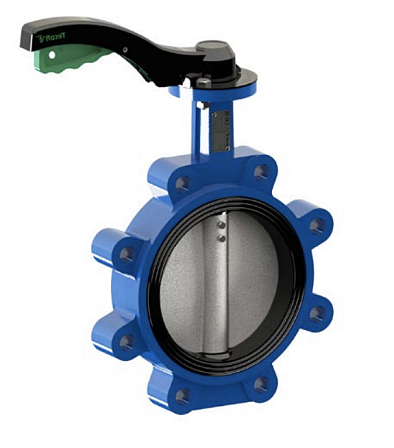

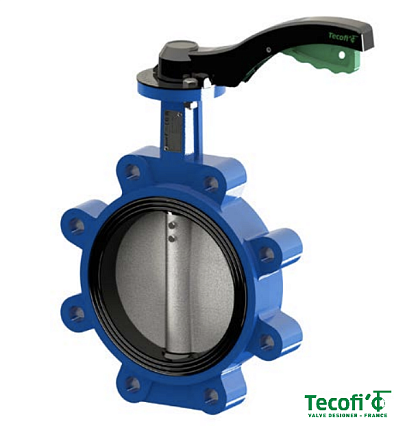

Затвор дисковый с резьбовыми проушинами Tecofi VPG4648-02NI0050 DN50 PN16 корпус и диск ковкий чугун с ручкой манжета Нитрил NBR

АРТ: VPG4648-02NI0050

-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPG4648-02NI0050 DN50 PN16 корпус и диск ковкий чугун с ручкой манжета Нитрил NBR

АРТ: VPG4648-02NI0050

Краткие характеристики

Все характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Канализация / Отопление / Пневматика / Холодоснабжение

Управление

Ручка

-30%

7 329.31 ₽

5 130.52 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Аналогичные товары

Описание

Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус и диск ковкий чугун, манжета Нитрил, PN16 DN50 (артикул VPG4648-02NI0050) является элементом запорно-регулирующего типа для гидравлических и технологических систем. Изделие (в проектной и технической документации также обозначаемое как дисковая заслонка, поворотный межфланцевый клапан, баттерфляй типа Lug) служит для отсечения или дозирования расхода рабочей среды. Модификация корпуса с резьбовыми проушинами (ушками) позволяет жестко фиксировать арматуру болтами к сопредельным фланцам. Это конструктивное решение дает возможность использовать затвор на конце линии трубопровода для безопасного отключения оконечного участка и проведения ремонтных работ без дренирования основной магистрали.

Конструктивные характеристики и материальное исполнение

Торговая марка / линейка: Tecfly
Номинальный диаметр (условный проход): DN 50 (соответствует дюймовому размеру 2")
Максимальное рабочее давление: 16 бар (PN 16 / 1,6 МПа)
Конструкция корпуса: С резьбовыми проушинами (исполнение Lug / люг)
Материал корпуса: Высокопрочный ковкий чугун GGG40 (EN-GJS-400-15)
Материал запорного диска: Ковкий чугун GGG40 (EN-GJS-400-15)
Материал уплотнения (седло): Нитрил (эластомер NBR / бутадиен-нитрильный каучук)
Управление: Ручной рычаг (рукоятка с дискретным сектором фиксации)
Важное ограничение: нельзя применять с паром.

Эксплуатационные условия и физико-химические свойства

Герметизация прохода в закрытом состоянии достигается за счет прижатия чугунного диска к эластичной манжете из Нитрила (NBR), что обеспечивает класс герметичности «А» согласно ГОСТ 9544. Химические свойства бутадиен-нитрильного каучука определяют целевую применимость данной заслонки. Арматура предназначена для работы со следующими средами: нефтепродукты, горюче-смазочные материалы, минеральные и синтетические масла, дизельное топливо, техническая вода, сжатый воздух с содержанием масляного тумана. Эксплуатация с ароматическими углеводородами, полярными растворителями, тормозными жидкостями на основе гликолей не допускается из-за разрушения полимера.

Наличие резьбовых отверстий в проушинах корпуса центрирует устройство на фланцевом соединении во время монтажа. Рукоятка оснащена фиксирующей пластиной для удержания промежуточных положений диска при дросселировании. Присоединительная площадка шпинделя соответствует международному стандарту ISO 5211, что позволяет осуществлять монтаж электрического или пневматического привода непосредственно на верхний фланец без изменения конструкции затвора.

Совет перед монтажом

Перед установкой проверьте, совместима ли рабочая среда с нитриловой манжетой. Нитрил хорошо работает с многими жидкостями, но может разрушаться под воздействием некоторых масел, растворителей или очень агрессивных химикатов. Если среда специфическая, лучше дополнительно сверить совместимость по техническому паспорту производителя.

Характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Канализация / Отопление / Пневматика / Холодоснабжение

Управление

Ручка

Диск

Чугунный

Уплотнение
