Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPG4648-02NI0065 DN65 PN16 корпус и диск ковкий чугун с ручкой манжета Нитрил NBR

-30%

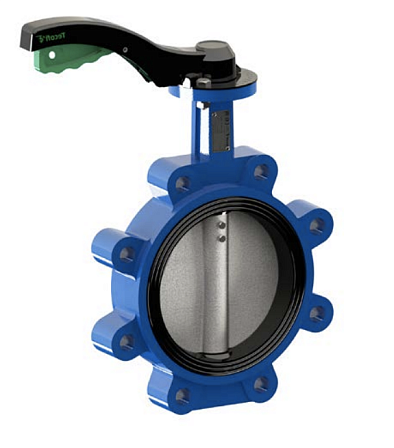

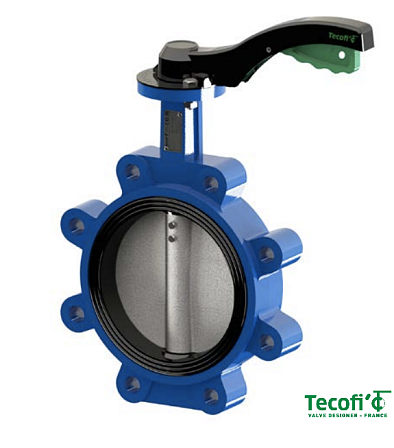

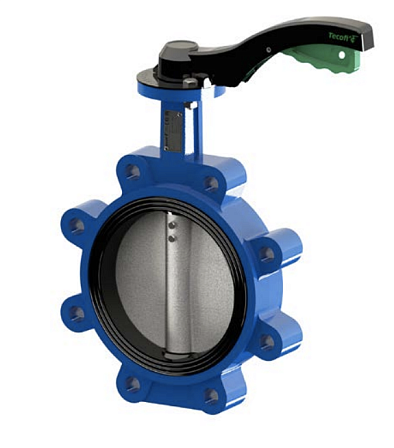

Затвор дисковый с резьбовыми проушинами Tecofi VPG4648-02NI0065 DN65 PN16 корпус и диск ковкий чугун с ручкой манжета Нитрил NBR

АРТ: VPG4648-02NI0065

-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPG4648-02NI0065 DN65 PN16 корпус и диск ковкий чугун с ручкой манжета Нитрил NBR

АРТ: VPG4648-02NI0065

Краткие характеристики

Все характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Канализация / Отопление / Пневматика / Теплоснабжение / Холодоснабжение

Управление

Ручка

-30%

8 550.87 ₽

5 985.61 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Аналогичные товары

Описание

Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус и диск ковкий чугун, манжета Нитрил, PN16 DN65 (артикул VPG4648-02NI0065) представляет собой тип запорно-регулирующей арматуры, предназначенный для перекрытия или регулирования потока рабочей среды в технологических трубопроводах. Межфланцевый поворотный затвор (дисковый заслонка, гермоклапан, баттерфляй) имеет тип корпуса с резьбовыми проушинами (Lug type / люг), что позволяет использовать его как для монтажа между фланцами, так и для установки в конце линии (концевой затвор) с возможностью демонтажа участка трубопровода после арматуры.

Конструктивные параметры и материалы

Торговая марка / серия: Tecfly
Тип соединения: Межфланцевое, с резьбовыми проушинами (тип Lug / люг)
Номинальный диаметр (условный проход): DN 65 (размер в дюймах: 2 1/2")
Номинальное давление: PN 16 бар (1.6 МПа)
Материал корпуса: Ковкий чугун (GGG40 / EN-GJS-400-15)
Материал диска (запирающего элемента): Ковкий чугун (GGG40 / EN-GJS-400-15)
Тип уплотнения (манжета): Нитрил (NBR / бутадиен-нитрильный каучук)
Тип управления: Ручное (фиксируемая рукоятка / ручка с сектором)
Важное ограничение: эту модель нельзя применять для пара.
Верхний фланец соответствует норме ISO 5211 — это позволяет в будущем установить механический редуктор, электрический или пневматический привод.

Эксплуатационные особенности и применимость

Конструкция корпуса с резьбовыми проушинами обеспечивает центрирование затвора относительно ответных фланцев при монтаже. Шпильки вкручиваются непосредственно в проушины корпуса, что позволяет осуществлять одностороннее крепление к трубопроводу.

Запирающий диск из ковкого чугуна обеспечивает механическую прочность узла. Эластомерное седловое уплотнение (манжета из Нитрила / NBR) гарантирует герметичность закрытия по классу А (ГОСТ 9544). Физико-химические свойства нитрила определяют совместимость данной запорной заслонки со следующими рабочими средами: вода, нефтепродукты, минеральные масла, неагрессивные углеводороды, воздух и другие среды, не деструктурирующие NBR-каучук. Температурный диапазон применения ограничен термической стойкостью нитриловой манжеты.

Управление положением диска осуществляется посредством ручки, оснащенной позиционным диском для промежуточной фиксации угла открытия, что позволяет использовать устройство для дросселирования потока. Верхний фланец затвора выполнен в соответствии со стандартом ISO 5211, что обеспечивает возможность последующей замены ручного привода на электрический или пневматический актуатор без демонтажа корпуса из системы.

Совет перед покупкой

Перед монтажом сверьте присоединительные размеры фланцев на вашем трубопроводе — даже при совпадении DN важно, чтобы отверстия во фланцах совпадали с проушинами затвора. Если планируете в будущем ставить привод, сразу проверьте совместимость по стандарту ISO 5211.

Характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Канализация / Отопление / Пневматика / Теплоснабжение / Холодоснабжение

Управление

Ручка

Диск

Чугунный

Уплотнение
