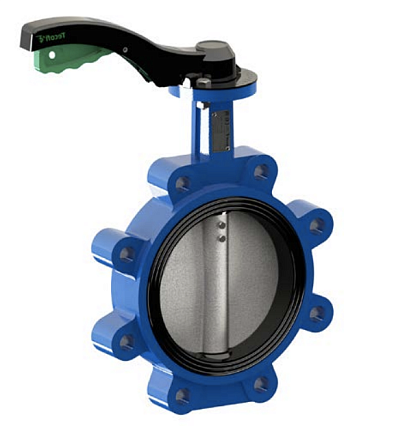

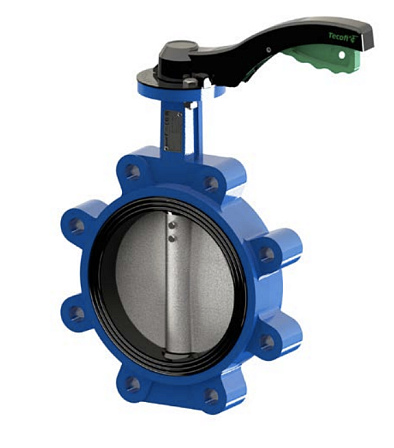

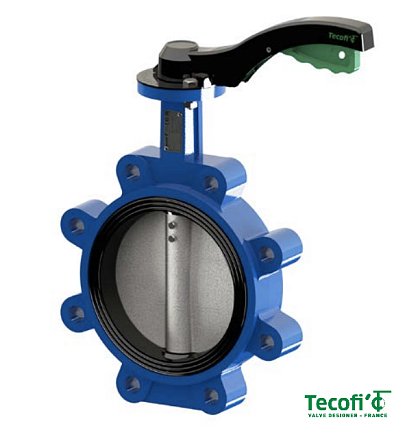

Затвор дисковый с резьбовыми проушинами Tecofi VPG4648-02NI0080 DN80 PN16 корпус и диск ковкий чугун с ручкой манжета Нитрил NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус и диск ковкий чугун, манжета Нитрил, PN16 DN80 (артикул VPG4648-02NI0080) относится к категории промышленной запорно-регулирующей арматуры с малым гидравлическим сопротивлением. Устройство (альтернативные поисковые наименования: поворотная заслонка, баттерфляй, герметичный клапан дискового типа, межфланцевый затвор типа Lug) предназначено для перекрытия, а также ступенчатого регулирования расхода жидких и газообразных сред в трубопроводных комплексах. Корпус модификации Lug снабжен центрирующими резьбовыми отверстиями (проушинами) по периметру, что позволяет монтировать узел как тупиковый (концевой) элемент системы или производить техническое обслуживание сопредельного участка магистрали без полного сброса давления во всей цепи.
Спецификация материалов и конструктивных элементов
-
Производитель / линейка: Tecfly
-
Условный проход (номинальный размер): DN 80 (соответствует трубному дюймовому размеру 3")
-
Рабочее давление среды: до 16 бар (PN 16 / 1,6 МПа)
-
Конструктивное исполнение корпуса: С резьбовыми проушинами (люговое / Lug type)
-
Материал изготовления корпуса: Высокопрочный ковкий чугун марки GGG40 (EN-GJS-400-15)
-
Материал поворотного диска: Ковкий чугун GGG40 (EN-GJS-400-15)
-
Тип уплотнительного элемента (седло): Нитрил (эластомер NBR / бутадиен-нитрильный каучук)
-
Орган управления: Рычаг (съемная рукоятка с фиксатором положений)
Физико-механические свойства и условия эксплуатации
Запирающий орган в виде диска из ковкого чугуна вращается внутри корпуса вокруг своей оси на валу. Плотное прилегание диска к эластомерному седлу из Нитрила (NBR) обеспечивает полное перекрытие потока, соответствующее классу герметичности «А» согласно межгосударственным стандартам. Химическая стойкость бутадиен-нитрильного каучука определяет перечень допустимых к транспортировке сред: техническая и оборотная вода, светлые и темные нефтепродукты, смазочные материалы на основе минеральных масел, дизельное топливо, воздух, гидравлические жидкости. Допустимый температурный режим эксплуатации ограничен свойствами манжеты/
Резьбовое крепление шпилек непосредственно в тело проушин корпуса исключает необходимость использования гаек с обратной стороны фланца, упрощая монтажные работы в стесненных условиях. Поворотная ручка снабжена зубчатым сектором для фиксации промежуточных углов открытия диска при дросселировании потока. Конструкция верхней присоединительной площадки выполнена по стандарту ISO 5211, что позволяет интегрировать затвор с электрическими приводами или пневмоактуаторами при автоматизации технологических процессов.
Для чего подойдёт
Его устанавливают в качестве запорного или запорно-регулирующего устройства на трубопроводах:
-
холодного и горячего водоснабжения;
-
систем водоотведения и водоочистки;
-
пожаротушения;
-
вентиляции и кондиционирования;
-
технологических трубопроводов с неагрессивными средами (например, с растворами этиленгликоля).
