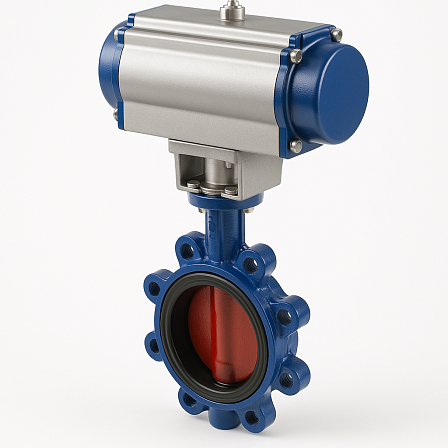

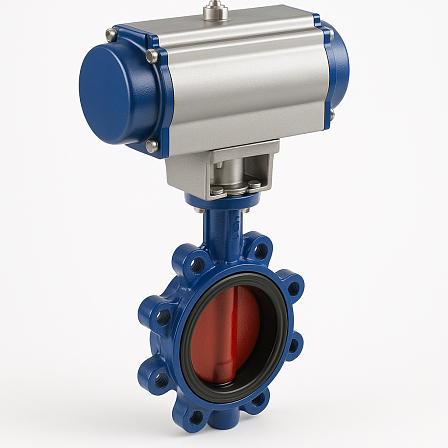

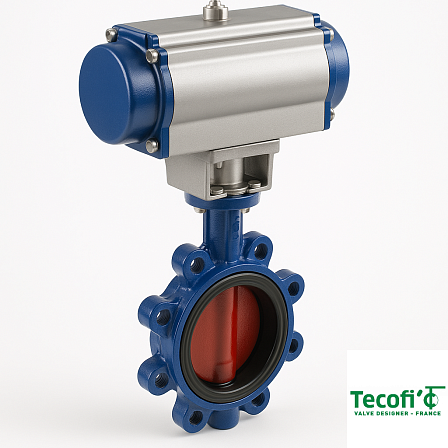

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07EP0250 Ду 250 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и материальное исполнение
- Торговая марка / Серия: Tecfly
- Условный проход: DN 250
- Номинальное давление: PN 16 (16 бар)
- Тип корпуса: Межфланцевый с резьбовыми проушинами (исполнение Lug). Позволяет производить монтаж в разрыв трубопроводной линии или использовать устройство на тупиковом участке с возможностью проведения работ на смежном конце под давлением.
- Материал корпуса и поворотного диска: Высокопрочный ковкий чугун (ВЧШГ). Характеризуется стойкостью к гидроударам и механическим деформациям.
- Материал манжеты (седлового уплотнения): Этилен-пропиленовый каучук (EPDM). Служит эластичным вкладышем, перекрывающим поток с обеспечением класса герметичности «А» (без протечек) и изолирующим чугунные детали от контакта со средой.
Управление поворотом заслонки осуществляется с помощью установленного пневматического привода одностороннего действия (с возвратным пружинным блоком):
Принцип действия: Смещение запорного диска из исходного состояния на угол до 90° происходить при подаче сжатого воздуха в управляющую камеру пневмоцилиндра. Возврат диска в базовое положение (нормально-закрытое НЗ или нормально-открытое НО) осуществляется автоматически под действием сжатых пружин при сбросе давления воздуха.
Аварийное переключение (Fail-Safe): При прекращении подачи управляющего воздуха пружинный механизм принудительно переводит затвор в безопасно-зафиксированное положение.
Совместимость с КИПиА: Конструкция пневмопривода адаптирована для подключения соленоидных клапанов, позиционеров и сигнализаторов крайних положений для работы в составе АСУ ТП.
Рабочие среды и параметры монтажа
Использование манжеты из эластомера EPDM определяет применимость затвора VPG464816-N07EP0250 со следующими средами:
Холодная, горячая, питьевая и техническая вода.
Деминерализованные и гликолевые растворы (тепло- и хладоносители).
Слабоагрессивные химические соединения, щелочные и кислотные среды низкой концентрации.
Сжатый воздух и инертные газы без содержания масел.
Температурный режим среды: от -15 °C до +130 °C.
Установка арматуры DN250 производится между ответными фланцами путем ввинчивания крепежных шпилек или болтов непосредственно в резьбовые отверстия проушин корпуса.
