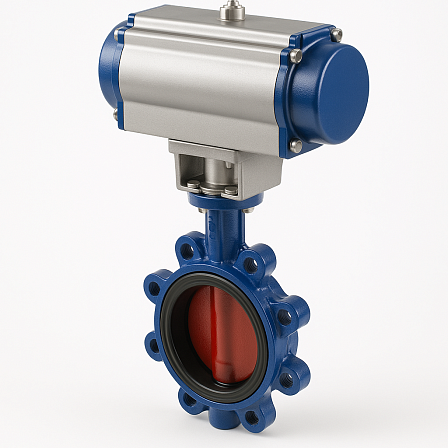

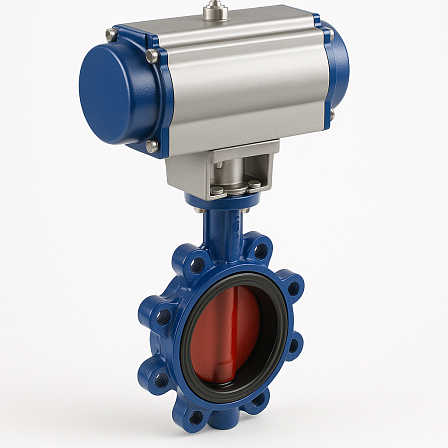

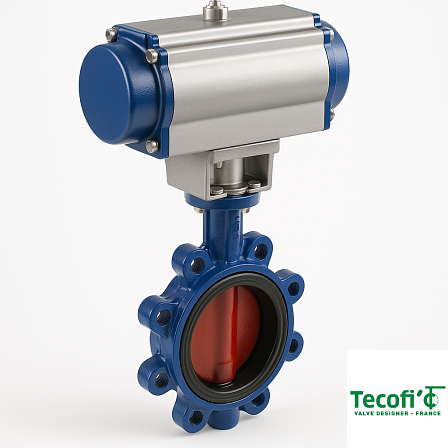

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07EP0300 Ду 300 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Спецификация компонентов и конструктивные данные
- Серийная линейка: Tecfly
- Номинальный диаметр: DN 300
- Рабочее давление: PN 16 (16 бар)
- Тип корпуса: Межфланцевый с резьбовыми проушинами (конфигурация Lug). Конструкция допускает фиксирование устройства в рассечку трубопровода или монтаж на тупиковом участке без снятия давления с подводящей линии.
- Материал корпуса и поворотно-запорного диска: Высокопрочный ковкий чугун (ВЧШГ), рассчитанный на механические нагрузки и динамические воздействия.
- Материал уплотнительного седла: Этилен-пропиленовый каучук (EPDM). Манжета изолирует чугунные детали от контакта с протекающим флюидом и гарантирует класс герметичности «А» (без протечек).
Смещение запорной заслонки осуществляется установленным пневматическим актуатором (приводом) одностороннего действия с интегрированным пружинным блоком:
Алгоритм срабатывания: Силовой поворот вала и диска на угол до 90° выполняется при подаче сжатого воздуха в рабочую полость пневмоцилиндра. Обратный ход в исходное состояние (нормально-закрытое НЗ или нормально-открытое НО) происходит автоматически под действием энергии сжатых пружин при стравливании управляющего давления.
Функция безопасности (Fail-Safe): Пружинный возврат обеспечивает переключение арматуры в защитное положение при нештатном отключении линии подающего воздуха.
Автоматизация: Конструкция позволяет монтировать дополнительную обвязку — позиционеры, конечные выключатели и распределительные клапаны для интеграции затвора в АСУ ТП.
Совместимость с рабочими средами и монтажные условия
Эластомер EPDM определяет применимость затвора VPG464816-N07EP0300 для работы со следующими средами:
Питьевая, техническая, обессоленная и деминерализованная вода.
Теплоносители и хладоносители на основе водных растворов гликолей.
Слабоагрессивные химические соединения, щелочные и кислотные растворы низкой концентрации.
Воздушные и инертные газовые смеси без содержания масляных паров.
Температурный диапазон среды: от -15 °C до +130 °C.
Сборка узла DN300 осуществляется между ответными фланцами путем вворачивания крепежных болтов или шпилек непосредственно в резьбовые отверстия проушин корпуса.
