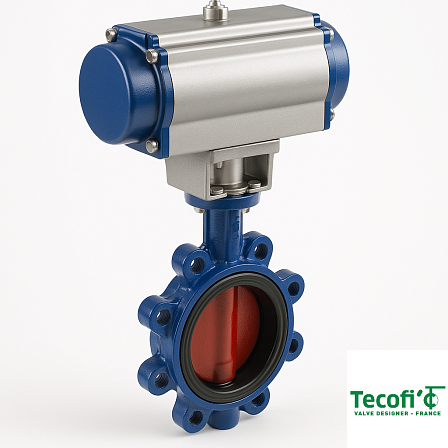

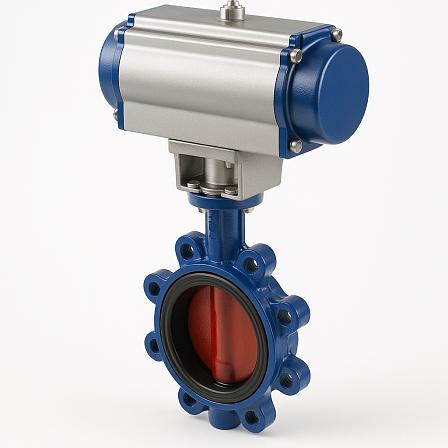

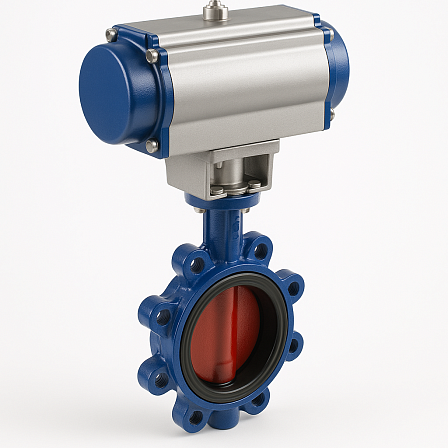

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07NI0250 Ду 250 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивное исполнение и используемые материалы
- Серия: Tecfly
- Условный проход: DN 250
- Номинальное давление: PN 16 (16 бар)
- Конфигурация корпуса: Проушинный тип (Lug) с резьбовыми отверстиями. Конструкция обеспечивает возможность межфланцевой установки, а также концевого монтажа на линиях, находящихся под давлением.
- Материал корпуса и запирающей заслонки: Высокопрочный ковкий чугун, устойчивый к изгибающим и деформационным нагрузкам.
- Материал уплотнительного вкладыша: Нитрильный каучук (NBR / Нитрил). Эластомер изолирует внутренние чугунные элементы от контакта с рабочей средой и обеспечивает класс герметичности «А» (согласно ГОСТ 9544).
Поворот запорного диска осуществляется через закрепленный пневматический привод одностороннего действия (с пружинным возвратом):
Алгоритм функционирования: Поворот штока на угол до 90° в одну сторону происходит при подаче сжатого воздуха в управляющую полость привода. Возврат в исходное положение (закрыто или открыто, в зависимости от базовой настройки НО/НЗ) выполняется автоматически за счет энергии сжатых пружин при сбросе управляющего давления.
Безопасность (Fail-Safe): Пружинный механизм обеспечивает переключение затвора в аварийное положение при отключении подачи управляющего воздуха.
Автоматизация: Оснащение пневмопривода позволяет подсоединять блоки концевых выключателей, позиционеры и соленоидные клапаны для интеграции в АСУ ТП.
Рабочие среды и условия установки
Свойства манжеты NBR определяют применимость узла VPG464816-N07NI0250 для транспортировки следующих сред:
Нефть, дизельное топливо, бензины, технические и минеральные масла.
Промышленные и бытовые сточные воды с примесями жиров и масляных эмульсий.
Сжатый воздух и газы с наличием масляных паров.
Монтаж изделия DN250 осуществляется путем затяжки крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса через ответные фланцы стандарта EN / DIN / ГОСТ.
