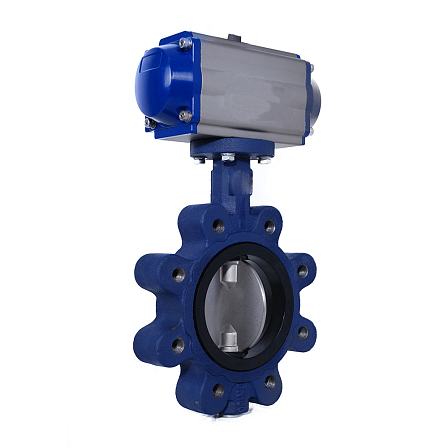

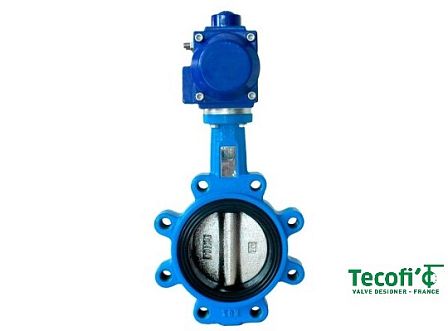

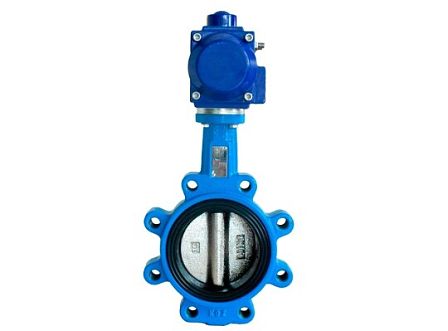

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N03EP0200 Ду 200 Ру16 с пневмоприводом межфланцевый корпус чугун диск нержавеющий EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивное исполнение и компоновка материалов
- Продуктовая линейка: Tecfly
- Номинальный диаметр: DN 200
- Расчетное давление: PN 16 (16 бар)
- Типоразмер корпуса: Межфланцевое исполнение с резьбовыми проушинами (тип Lug). Дает возможность осуществлять монтаж арматурного узла в разрыв линии либо использовать его в качестве концевого затвора с сохранением сетевого давления на входе.
- Материал корпуса: Ковкий чугун (ВЧШГ), устойчивый к статическим нагрузкам и гидравлическим ударам.
- Материал поворотной заслонки (диска): Нержавеющая сталь, предотвращающая образование коррозии и эрозионный износ в проточной части.
- Материал седлового уплотнения: Эластомер EPDM (этилен-пропиленовый каучук). Манжета обеспечивает класс герметичности «А» (ГОСТ 9544) и полностью изолирует металл корпуса от прямого контакта с транспортируемым флюидом.
Вращение запорного органа осуществляется посредством закрепленного пневматического цилиндра двухстороннего действия:
Принцип работы: Смещение штока и поворот диска в интервале 0–90° производятся путем альтернативной подачи сжатого воздуха в две противоположные рабочие камеры пневмопривода (без возвратных пружин).
Сопряжение с КИПиА: Конструкция привода адаптирована под монтаж дополнительных блоков — соленоидных распределителей, позиционеров и датчиков крайних положений для работы в автоматических контурах (АСУ ТП).
Совместимость со средами и параметры монтажа
Физико-химические свойства нержавеющей стали и эластомера EPDM определяют применимость арматуры VPG464916-N03EP0200 для следующих типов сред:
Вода (питьевая, сетевая, техническая, деминерализованная, обессоленная).
Хладоносители и теплоносители на основе гликолевых растворов.
Слабоагрессивные химические среды, растворы кислот и щелочей низкой концентрации.
Сжатый воздух и инертные газы без содержания масел.
Температурный интервал рабочей среды: от -15 °C до +130 °C.
Монтаж затвора DN200 выполняется между ответными фланцами стандарта ГОСТ / EN / DIN путем ввинчивания крепежных шпилек или болтов непосредственно в резьбовые отверстия проушин корпуса.
