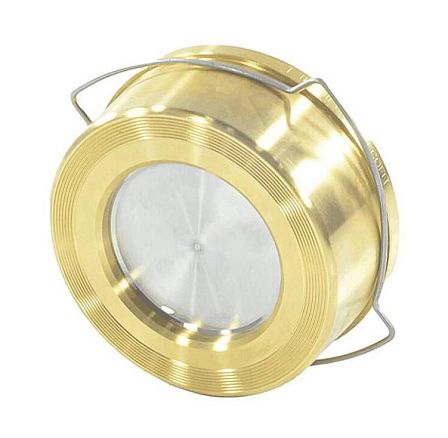

Клапан обратный осевой Tecofi CA7441-0080 DN 80 PN 16 межфланцевый, корпус латунь, диск нержавеющий Tmax=120С°
АРТ: CA7441-0080

Клапан обратный осевой Tecofi CA7441-0080 DN 80 PN 16 межфланцевый, корпус латунь, диск нержавеющий Tmax=120С°

АРТ: CA7441-0080
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Кондиционирование / Отопление
Тип
Пружинный
-30%
22 403.47 ₽
15 682.43 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 2 шт Центральный склад: 2 шт
Описание

Клапан обратный осевой межфланцевый Tecofi CA7441-0080 предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе. Условный проход — DN80, номинальное давление — PN16; корпус изготовлен из латуни, диск — из нержавеющей стали.

Назначение. Клапан устанавливается в трубопроводных системах для перекрытия потока при изменении его направления. Конструкция с возвратной пружиной обеспечивает закрытие диска при прекращении прямого потока и способствует снижению риска гидравлического удара.

Конструкция и принцип действия. Изделие относится к осевым пружинным обратным клапанам межфланцевого типа. Поток рабочей среды перемещает диск вдоль оси клапана, сжимая пружину; при снижении или прекращении давления пружина возвращает диск к седлу. Уплотнение выполнено по схеме «металл по металлу».

Материалы основных деталей. Корпус DN80 изготовлен из латуни CW617N. Диск и направляющая выполнены из нержавеющей стали AISI 304, возвратная пружина — из нержавеющей стали AISI 302.

Параметры эксплуатации. Номинальный диаметр клапана составляет DN80 (3). Максимальное рабочее давление — 16 бар. Диапазон рабочей температуры для исполнения с латунным корпусом: от −10 до +120 °C.

Присоединение и монтаж. Клапан монтируется между ответными фланцами PN10 или PN16. Пружинное исполнение допускает установку в любом положении при соблюдении направления потока, указанного на корпусе. Строительная длина изделия — 50 мм.

Габаритные характеристики.

  • Условный проход: DN80.
  • Строительная длина L: 50 мм.
  • Наружный диаметр корпуса: 132 мм.
  • Диаметр прохода: 124 мм.
  • Масса: 2,08 кг.

Применение. Клапан может использоваться в системах отопления, водоснабжения, орошения, тепловых пунктах, насосных и пневматических установках. Рабочая среда должна соответствовать материалам конструкции и установленным температурно-давленческим ограничениям.

Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Кондиционирование / Отопление
Тип
Пружинный
Установка
Универсальная
Уплотнение
Металл по металлу
Материал
Латунные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
+120
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год
Цвет
Желтые
Артикул
CA7441-0080
Длина (отрезок, бухта), м
50
Объём одной штуки, м³
0.00087
Вес (кг)
2.08
Длина (мм)
50
Ширина (мм)
132
Высота (мм)
132
Дата доставки в ваш город
Документация
Экспертное заключение Сангигиена
1.08Мб
Техническое описание_CA7441.pdf
147.87Кб
Инструкция по монтажу и эксплуатации МФ_CA7441.pdf
85.88Кб
Сертификат_tecofi_03.03.2025.pdf
104.1Кб
