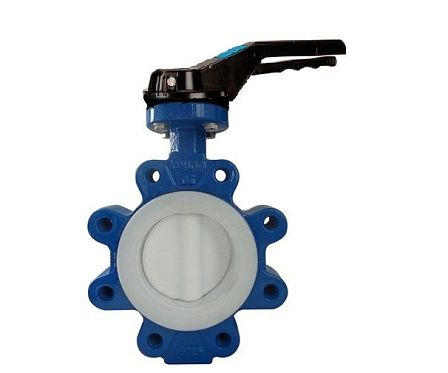

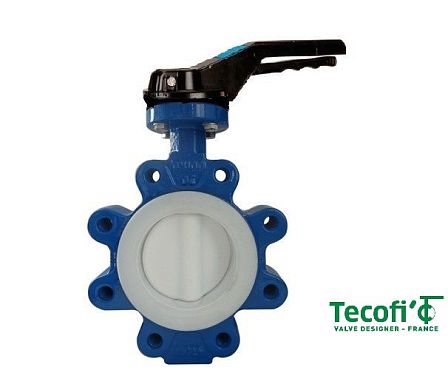

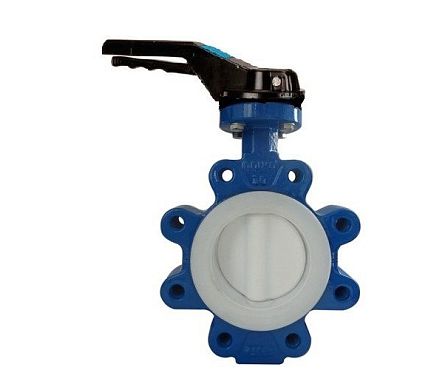

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-VP4649R-02PTFE0040 DN40 PN16 корпус чугунный диск и манжета PTFE межфланцевый с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами с ручкой, корпус ковкий чугун, диск и манжета PTFE, PN16 DN40 (артикул VP4649R-02PTFE0040) представляет собой элемент промышленной запорной арматуры, предназначенный для отсечения или дросселирования потока рабочей среды в трубопроводных системах. Арматура спроектирована для интеграции в технологические линии химических, фармацевтических, водоочистных и пищевых производств.
Технические параметры и спецификация
-
Номинальный размер (условный проход): DN40 (40 мм)
-
Рабочее давление (номинальное): PN16 (16 бар / 1,6 МПа)
-
Конструктивное исполнение корпуса: С резьбовыми проушинами (Lug type)
-
Орган управления: Механический рычаг (ручка)
-
Материал корпусной детали: Ковкий чугун (высокопрочный чугун)
-
Материал запирающего диска: PTFE (политетрафторэтилен)
-
Материал уплотнительной манжеты: PTFE (фторопласт)
Конструктивные особенности и физико-механические свойства
Исполнение корпуса с резьбовыми проушинами (Lug) позволяет фиксировать затвор VP4649R-02PTFE0040 между ответными фланцами трубопровода при помощи шпилек или болтов. Резьбовые отверстия в проушинах обеспечивают возможность одностороннего монтажа арматуры, что позволяет использовать устройство в качестве концевого затвора для глушения линии или проведения ремонтных работ на смежных участках без остановки давления во всей системе.
Конструкционная связка «диск PTFE — манжета PTFE» полностью изолирует металлический корпус из ковкого чугуна от контакта с транспортируемым веществом. Фторопласт обладает минимальным коэффициентом трения и высокой стойкостью к химической деструкции. Это гарантирует сохранение герметичности класса «А» (согласно нормативам ГОСТ 9544) при двустороннем направлении потока. Использование ковкого чугуна в качестве материала корпуса обеспечивает устойчивость конструкции к вибрационным нагрузкам, термическим расширениям и механическим напряжениям.
Область эксплуатации и монтажные условия
Поворотный дисковый затвор DN40 PN16 применяется на трубопроводах, транспортирующих:
Агрессивные жидкие и газообразные среды (кислотные, щелочные растворы);
Чистую, обессоленную, морскую и техническую воду;
Спиртосодержащие и жидкие пищевые продукты.
Позиционирование запорного органа осуществляется ручкой, оснащенной ступенчатым фиксатором положения для ступенчатого регулирования расхода среды. Параметры верхней фланцевой площадки корпуса соответствуют стандартам для прямой установки исполнительных механизмов (пневмоприводов или электроприводов) в случае автоматизации технологического процесса. Монтаж производится с ответными фланцами PN16 условного диаметра 40 мм.
