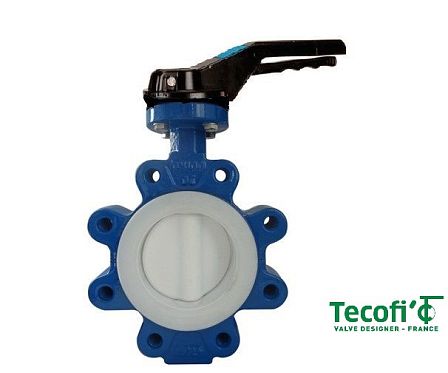

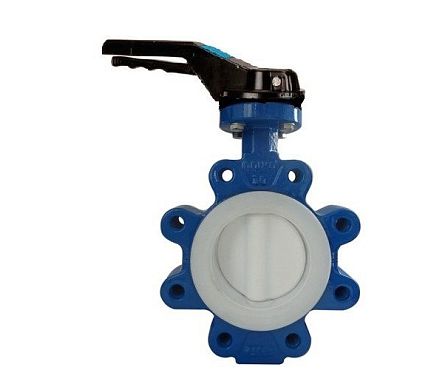

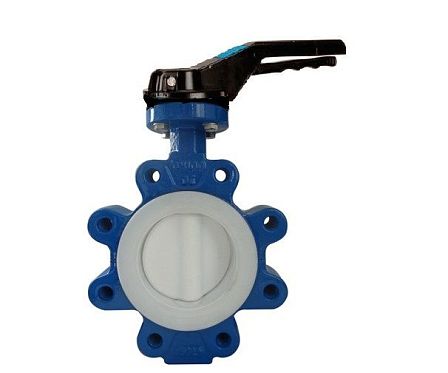

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-VP4649R-02PTFE0065 DN65 PN16 корпус чугунный диск и манжета PTFE межфланцевый с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и характеристики
- Номинальный диаметр (условный проход): DN65 (65 мм)
- Номинальное рабочее давление: PN16 (16 бар / 1,6 МПа)
- Исполнение корпуса: С резьбовыми проушинами (Lug type)
- Тип привода: Ручной рычаг (рукоятка)
- Материал корпуса: Ковкий чугун
- Материал запорного диска: PTFE (политетрафторэтилен)
- Материал уплотнительного элемента (седла): PTFE (фторопласт)
Корпус затвора снабжен приливами с нарезанной внутренней резьбой (конфигурация Lug). Такая геометрия позволяет осуществлять жесткую фиксацию арматуры болтами к фланцам с обеих сторон. Данный тип крепления допускает демонтаж ответной части трубопровода с одной стороны от заслонки при сохранении давления в противоположном контуре, что позволяет использовать VP4649R-02PTFE0065 в качестве оконечного (концевого) элемента системы.
Элементы проточного тракта — запирающий диск и седловая манжета — изготовлены из политетрафторэтилена (PTFE). Материал обеспечивает полную изоляцию корпуса из ковкого чугуна от контакта с транспортируемым флюидом, исключая химическое разрушение и коррозию металла под действием агрессивных веществ. Плотное сопряжение фторопластового диска с манжетой гарантирует класс герметичности «А» (по ГОСТ 9544) при подаче среды в обоих направлениях. Низкий коэффициент трения полимера снижает износ уплотнения при циклах открытия-закрытия. Ковкий чугун основы корпуса устойчив к деформационным и гидравлическим нагрузкам.
Область применения и условия монтажа
Межфланцевый затвор DN65 PN16 применяется на магистралях, транспортирующих:
Концентрированные и разбавленные щелочи, кислоты, агрессивные растворы;
Очищенную, деминерализованную, оборотную и морскую воду;
Среды со строгими требованиями к чистоте (фармацевтические и пищевые основы).
Управление запорным органом выполняется вручную при помощи рычага, оснащенного диском с пазами для фиксации промежуточных углов поворота диска. Конструкция верхней части корпуса предусматривает стандартизированную посадочную площадку для установки редуктора, электрического или пневматического исполнительного механизма. Арматура монтируется с ответными фланцами PN16 условного диаметра 65 мм.
