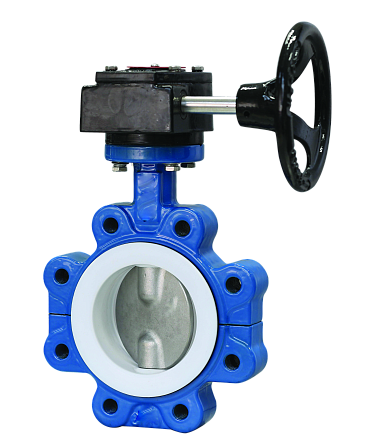

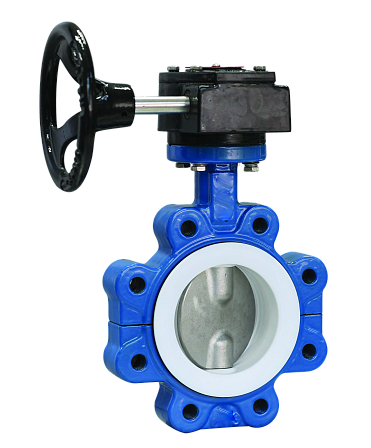

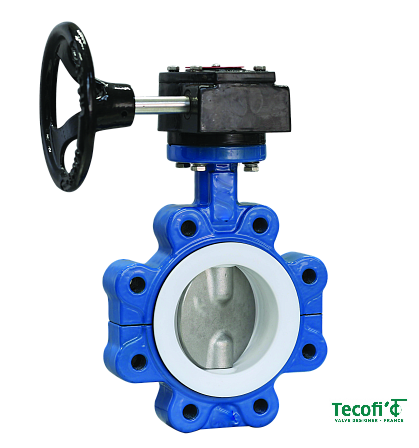

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-08PTFE0125 DN125 PN16 корпус чугунный диск и манжета PTFE межфланцевый с редуктором
- Описание
- Характеристики
- Документация Аналогичные товары
Сводные технические характеристики и материальное исполнение
Инженерные параметры данного экземпляра трубопроводной арматуры:
- Номинальный диаметр (условный проход): DN125 (125 мм)
- Номинальное рабочее давление: PN16 (1,6 МПа / 16 бар)
- Тип монтажного сопряжения: Межфланцевое, модификация с резьбовыми проушинами (Lug). Позволяет закреплять арматуру шпильками непосредственно к одному из ответных фланцев, что делает возможным демонтаж противоположного участка трубопровода без снятия давления с рабочей стороны, а также установку затвора в качестве концевой (тупиковой) заслонки.
- Механизм позиционирования: Ручной червячный механический редуктор. Обеспечивает снижение усилия на маховике, необходимого для преодоления сопротивления среды и трения уплотнений при давлении до 16 бар.
- Материал корпуса: Ковкий чугун (ВЧШГ). Обладает устойчивостью к механическому воздействию, внутреннему давлению и деформациям при монтажной затяжке.
- Материал поворотного диска: Фторопласт (PTFE). Конструкция представляет собой металлический сердечник со сплошной полимерной футеровкой, полностью исключающей контакт транспортируемого вещества со структурным металлом диска.
- Материал седельного уплотнения: PTFE (политетрафторэтилен). Обеспечивает класс герметичности «А» по ГОСТ в обоих направлениях подачи среды.
- Допустимые рабочие среды: Химически активные жидкие и газообразные среды, концентрированные кислоты, щелочные растворы, органические растворители, деминерализованная и оборотная вода технологических контуров.
Специфика инженерного решения затвора DN125 PN16:
1. Стойкость к коррозии проточной части. Применение фторопласта PTFE для изготовления седла и облицовки диска предотвращает коррозионный износ под воздействием сред, вызывающих деградацию нержавеющих сплавов. Химическая инертность полимера сохраняется на протяжении всего периода эксплуатации.
2. Плавность хода и самоторможение привода. Наличие червячной пары в механическом редукторе предотвращает гидроудары при открытии и закрытии магистрали, а также фиксирует запирающий элемент в любом промежуточном положении (под углом от 0° до 90°) без риска смещения под действием напора среды.
3. Удобство центрирования. Наличие индивидуальных резьбовых отверстий по контуру чугунного корпуса упрощает соосное позиционирование арматуры относительно фланцевого соединения при монтаже.
Область применения и условия эксплуатации
Затвор поворотный VP4649R-08PTFE0125 предназначен для интеграции в технологические схемы предприятий химической, фармацевтической, нефтеперерабатывающей, пищевой и металлургической промышленности, а также на объектах промышленной водоочистки. Расчет систем должен производиться с учетом ограничений по совмещенному воздействию температуры рабочей среды и давления в 16 бар на материалы проточной части (PTFE). Изделие поставляется в собранном виде, механический редуктор отрегулирован по конечным точкам хода диска.
