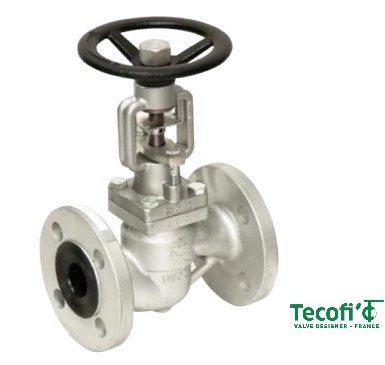

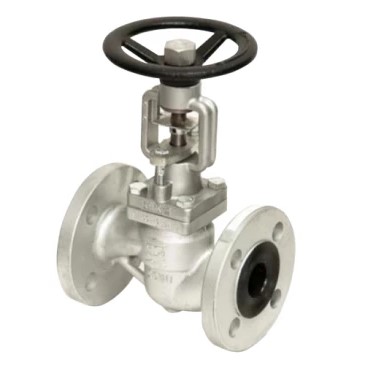

Клапан запорный (вентиль) Tecofi R4243-0020 DN 20 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN20 (артикул R4243-0020) служит для полного перекрытия потока перемещаемых сред в распределительных и технологических трубопроводах.
Сводная ведомость технических параметров
-
Номинальный диаметр (условный проход): DN 20 (ДУ 20 мм)
-
Номинальное давление среды: PN 16 (1,6 МПа / 16 бар)
-
Способ интеграции в трубопровод: Фланцевое соединение (фл.)
-
Материал корпусной группы: Ковкий чугун (отличается повышенной пластичностью и сопротивлением ударным нагрузкам)
-
Конструкция узла уплотнения шпинделя: Сильфонная (бессальниковая)
-
Материал уплотнительного элемента (сильфона): Нержавеющая сталь
-
Материал герметизации стыка корпуса и крышки: Графит
-
Класс герметичности запорного органа: Класс «А» (полная герметичность, отсутствие протечек)
-
Управление положением затвора: Ручное (посредством маховика)
Инженерно-конструктивные особенности
Конструкция вентиля R4243-0020 ориентирована на эксплуатацию в контурах с повышенными требованиями к плотности соединений и исключению утечек во внешнюю среду.
Сильфонный барьер: Герметизация подвижного штока реализована с помощью гофрированной трубки (сильфона) из нержавеющей стали. Данное решение полностью заменяет стандартную сальниковую набивку, ликвидируя трение и износ уплотнителя в процессе осевого перемещения шпинделя.
Графитовая прокладка: Уплотнение из прессованного графита сохраняет упругие свойства при термических циклах, предотвращая разгерметизацию разъемного соединения корпуса и крышки при скачках температуры.
Физические свойства корпуса: Применение ковкого чугуна минимизирует риски растрескивания и разрушения изделия при возникновении изгибающих напряжений в трубопроводной линии в процессе монтажа и температурного расширения труб.
Назначение и эксплуатационные среды
Клапан R4243-0020 применяется на вспомогательных и основных технологических линиях промышленных предприятий, в узлах учета, котельных, тепловых пунктах и системах вентиляции.
Допустимые рабочие среды:
Водяной пар (насыщенный и перегретый);
Конденсат;
Вода (сетевая, горячая, холодная);
Воздух и нейтральные газы;
Жидкие теплоносители, неагрессивные к конструкционным материалам изделия.
Устройство сохраняет работоспособность на протяжении всего межремонтного интервала без необходимости проведения регламентного технического обслуживания и подтяжки уплотнений шпинделя.
