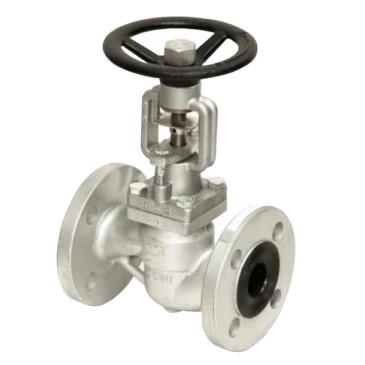

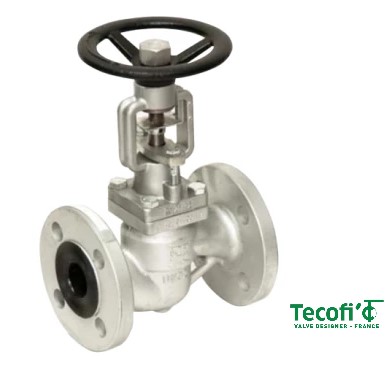

Клапан запорный (вентиль) Tecofi R4243-0032 DN 32 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN32 (артикул R4243-0032) предназначен для отсечения потока перемещаемой среды.
Базовые технические параметры и характеристики
-
Номинальный размер (условный проход): DN 32 (ДУ 32 мм)
-
Номинальное избыточное давление: PN 16 (1,6 МПа / 16 бар)
-
Способ монтажа на трубопровод: Фланцевое соединение (фл.)
-
Материал изготовления корпуса: Ковкий чугун (марка чугуна с повышенной пластичностью и вязкостью)
-
Конструктивное исполнение уплотнения штока: Сильфонный блок (бессальниковая схема)
-
Материал гофрированного сильфона: Нержавеющая сталь (легированная сталь)
-
Материал уплотнительного кольца стыка корпуса и крышки: Графит
-
Класс герметичности запорного органа: Класс «А» (протечки в затворе не допускаются)
-
Управление положением запорного органа: Ручное (посредством маховика.
Конструктивные свойства и специфика узлов
Сборка клапана R4243-0032 ориентирована на применение в контурах, где недопустима утечка рабочей среды наружу через элементы управления.
Сильфонный узел: Металлический сильфон из нержавеющей стали жестко зафиксирован (приварен) на шпинделе, изолируя ходовую гайку и шток от контакта с рабочей средой. Данная конструкция полностью заменяет сальниковую набивку, исключая износ уплотнителя при возвратно-поступательном перемещении и снимая необходимость периодической регламентной подтяжки сальника.
Графитовая прокладка: Уплотнительный элемент на основе прессованного графита сохраняет физико-механические свойства при циклических температурных колебаниях, предотвращая разгерметизацию неподвижного разъемного соединения «корпус-крышка».
Механические свойства корпуса: Применение ковкого чугуна снижает риск хрупкого разрушения и растрескивания изделия при возникновении изгибающих и крутящих напряжений, передающихся от трубопровода диаметром 32 мм в процессе теплового расширения.
Рабочие среды и область интеграции
Вентиль ДУ32 монтируется на байпасных линиях, технологических трубопроводах промышленных предприятий, в узлах обвязки теплообменного оборудования, модульных котельных и индивидуальных тепловых пунктах (ИТП).
Допустимые к транспортировке среды:
Насыщенный и перегретый пар;
Конденсат водяного пара;
Сетевая, техническая, горячая и холодная вода;
Воздух, азот, углекислый газ и инертные газы;
Жидкие среды, нейтральные к чугуну и нержавеющей стали.
Изделие функционирует в пределах установленных паспортных параметров без необходимости проведения регулярного межремонтного сервисного обслуживания уплотнительного узла шпинделя.
