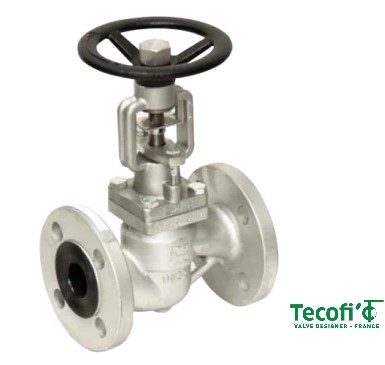

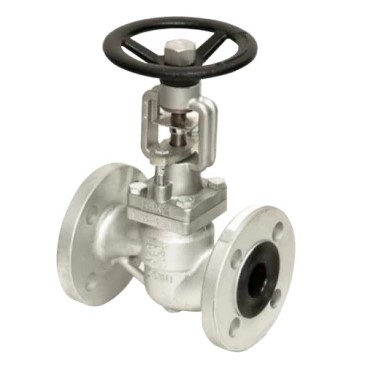

Клапан запорный (вентиль) Tecofi R4243-0200 DN 200 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN200 (артикул R4243-0200) предназначен для циклического перекрытия потока рабочей среды в технологических контурах общего и специального назначения.
Комплекс технических параметров и характеристик
-
Номинальный диаметр (условный проход): DN 200 (ДУ 200 мм)
-
Номинальное давление: PN 16 (16 бар / 1,6 МПа)
-
Тип присоединения: Фланцевый (фл.) согласно профильным стандартам
-
Материал корпуса: Ковкий чугун (обеспечивает сопротивление деформационным и ударным нагрузкам)
-
Тип уплотнения шпинделя: Бессальниковое (сильфонный блок)
-
Материал сильфона: Нержавеющая сталь (высоколегированная сталь)
-
Материал межкорпусного уплотнения: Прессованный графит
-
Класс герметичности затвора: Класс «А» (протечки не допускаются)
-
Тип управления: Ручной привод (маховик)
Конструктивные узлы и механические свойства
Специфика сборки клапана R4243-0200 рассчитана на эксплуатацию в условиях, где критичен полный запрет на эмиссию рабочей среды в атмосферу.
Сильфонный элемент: Подвижный шпиндель изолирован от контакта с транспортируемой средой посредством гофрированной трубки (сильфона) из нержавеющей стали, приваренной к внутренним деталям. Данный узел заменяет стандартную сальниковую набивку, что устраняет износ уплотнения при осевом перемещении и исключает необходимость межремонтной подтяжки.
Графитовая прокладка: Разъемный стык между корпусом и крышкой герметизирован графитовым материалом, сохраняющим механическую плотность при резких температурных колебаниях и перепадах давления.
Материал отливки: Ковкий чугун обладает повышенными показателями пластичности и пределом прочности на растяжение по сравнению со стандартным серым чугуном, что минимизирует риски разрушения корпуса при механических напряжениях в магистралях диаметром 200 мм.
Рабочие среды и область интеграции
Вентиль ДУ200 устанавливается на распределительных узлах, в центральных тепловых пунктах, котельных, на технологических линиях нефтеперерабатывающих, химических и целлюлозно-бумажных предприятий.
Допустимые к транспортировке среды:
Насыщенный и перегретый водяной пар;
Пароконденсатная смесь;
Сетевая и техническая вода;
Сжатый воздух, азот и углекислый газ;
Жидкие среды и теплоносители, нейтральные к чугуну и нержавеющей стали.
Конструктивное исполнение обеспечивает стабильную фиксацию затвора в закрытом положении и сохранение герметичности в течение заявленного производителем периода эксплуатации без проведения промежуточного сервисного обслуживания уплотнительного узла.
