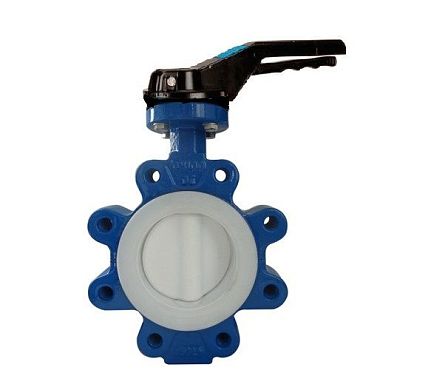

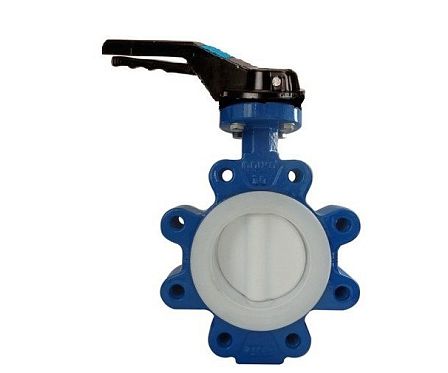

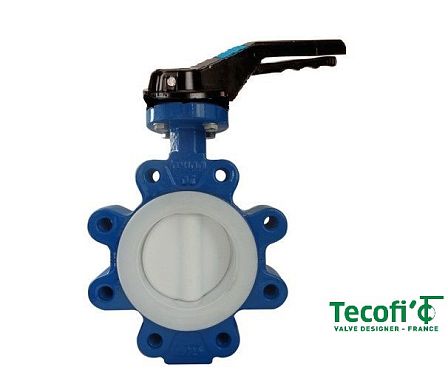

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-VP4649R-02PTFE0080 DN80 PN16 корпус чугунный диск и манжета PTFE межфланцевый с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и характеристики
- Номинальный диаметр (условный проход): DN80 (80 мм)
- Рабочее давление (номинальное): PN16 (1,6 МПа / 16 бар)
- Конструктивное исполнение корпуса: С резьбовыми проушинами (Lug type)
- Механизм управления: Ручной рычажный (рукоятка)
- Материал корпуса: Ковкий чугун
- Материал поворотного диска: PTFE (политетрафторэтилен)
- Материал уплотнения (седла): PTFE (фторопласт)
Корпус затвора снабжен сквозными приливами с внутренней метрической резьбой (тип крепления Lug). Данная конфигурация позволяет монтировать устройство между фланцами трубопровода посредством шпилек или болтов без использования гаек. Резьбовые проушины обеспечивают возможность демонтажа одного из смежных участков трубопровода при закрытом положении затвора без сброса давления в оставшейся под нагрузкой части системы, что классифицирует VP4649R-02PTFE0080 как концевую арматуру.
Проточная часть полностью изолирована от металлического корпуса за счет сплошной футеровки: поворотный диск и седловая манжета выполнены из политетрафторэтилена (PTFE). Физико-химические свойства фторопласта обеспечивают инертность к воздействию агрессивных жидких и газообразных флюидов, исключая контакт рабочих сред с ковким чугуном. Плотное сопряжение диска и уплотнения обеспечивает герметичность класса «А» (согласно ГОСТ 9544) при любом направлении движения потока. Ковкий чугун основы обладает повышенным пределом прочности, что предотвращает разрушение корпуса при гидроударах и деформационных нагрузках на трубопровод.
Область применения и условия интеграции
Межфланцевый затвор DN80 PN16 эксплуатируется на технологических трубопроводах, транспортирующих:
Кислоты, щелочные растворы, органические растворители и соли;
Воду высокой степени очистки, деминерализованную, морскую и оборотную воду.
Жидкие полупродукты фармацевтической и пищевой промышленности.
Смена положения запирающего элемента производится вручную с помощью рукоятки, снабженной фиксирующей пластиной для позиционирования диска под промежуточными углами. Верхний присоединительный фланец корпуса выполнен по стандарту, позволяющему демонтировать ручной рычаг и установить пневматический либо электрический привод. Установка осуществляется с ответными фланцами PN16 условного диаметра 80 мм.
