Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VP4649-02PTFE0100 DN100 PN16 корпус чугунный диск нержавеющий манжета PTFE межфланцевый
-30%

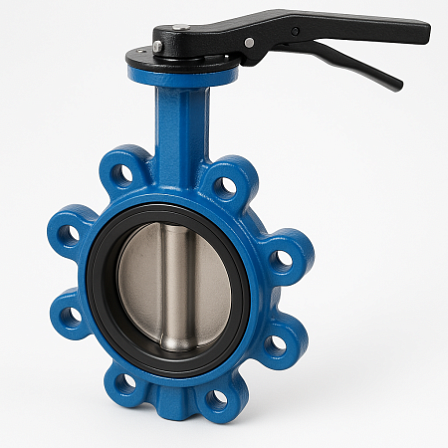

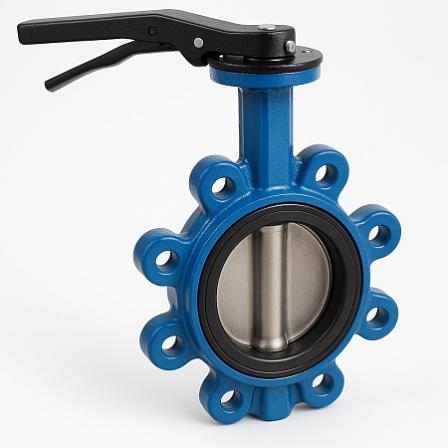

Затвор дисковый с резьбовыми проушинами Tecofi VP4649-02PTFE0100 DN100 PN16 корпус чугунный диск нержавеющий манжета PTFE межфланцевый
АРТ: VP4649-02PTFE0100
-30%

Затвор дисковый с резьбовыми проушинами Tecofi VP4649-02PTFE0100 DN100 PN16 корпус чугунный диск нержавеющий манжета PTFE межфланцевый

АРТ: VP4649-02PTFE0100
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Отопление / Пожаротушение / Теплоснабжение
Управление
Ручка
Tecofi Tecofi Бренд Tecofi
-30%
105 870.02 ₽
74 109.01 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Затвор дисковый поворотный с резьбовыми проушинами с ручкой, корпус ковкий чугун, диск нж сталь, манжета PTFE, PN16 DN100 (артикул VP4649-02PTFE0100) является элементом запорно-регулирующей трубопроводной арматуры промышленного класса. Устройство применяется для перекрытия или дозирования расхода жидких и газообразных сред на участках магистралей с условным проходом 100 мм.


Номинальные параметры и материальное исполнение узлов

  • Условный диаметр: DN100 (номинальный размер — 100 мм)

  • Условное давление: PN16 (номинальное рабочее давление среды — до 1,6 МПа / 16 бар)

  • Конструктивный тип корпуса: Lug (с резьбовыми проушинами по окружности для фиксации между фланцами или на тупиковых участках сети)

  • Управляющий механизм: Ручной рычажный привод (рукоятка с позиционирующим фиксатором)

  • Корпусной материал: Ковкий чугун

  • Материал запорного органа: Нержавеющая сталь

  • Материал седлового уплотнения: PTFE (политетрафторэтилен / фторопласт)

Эксплуатационные и конструктивные свойства

1. Монтажная специфика корпуса Lug: За счет наличия интегрированных резьбовых отверстий арматура крепится к ответным фланцам шпильками или болтами с обеих сторон индивидуально. Данная схема позволяет производить отсоединение одного из участков трубопроводной линии для сервисного обслуживания без сброса давления в смежной секции.

2. Физико-химические свойства седла (PTFE): Фторопластовое уплотнение химически инертно к агрессивным средам (щелочи, кислоты, растворители, нефтепродукты). Температурный предел эксплуатации полимера находится в диапазоне от -20 °C до +190 °C (фактические значения корректируются в зависимости от рабочего давления в системе).

3. Класс герметичности: Запирающий узел обеспечивает класс герметичности «А» (отсутствие протечек по ГОСТ 9544).

4. Характеристики диска: Элемент из нержавеющей стали обладает устойчивостью к коррозии и абразивному воздействию твердых включений, сохраняя минимальное гидродинамическое сопротивление при полном открытии прохода.

5. Регулирование пропускной способности: Поворотная ручка оснащена зубчатым сектором, фиксирующим диск под заданным углом для ступенчатого изменения объема протекающей среды.


Сфера целевого применения

Поворотный затвор DN100 PN16 с манжетой PTFE интегрируется в технологические контуры следующих производственных объектов:

Нефтехимические, химические и фармацевтические заводы;

Магистрали распределения пара низкого давления и отвода конденсата;

Системы водоподготовки, транспортирующие деминерализованную, оборотную и морскую воду;

Промышленные линии с агрессивными жидкими компонентами.



Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Отопление / Пожаротушение / Теплоснабжение
Управление
Ручка
Диск
Нержавеющий
Уплотнение
PTFE
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
+190
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Синие / Черные
Артикул
VP4649-02PTFE0100
Объём одной штуки, м³
0.00177
Вес (кг)
6.8
Длина (мм)
198
Ширина (мм)
55
Высота (мм)
161
Дата доставки в ваш город
05.12.2026
Документация
Паспорт на затворы Tecofi VP4649-02.pdf
206.49Кб
Декларация о соответствии на затвор VP до 03.07.2027.pdf
662.33Кб
Декларация о соответствии на затвор VP до 05.06.2028.pdf
77.84Кб
Декларация о соответствии на затвор VP до 14.06.2027.pdf
607.88Кб
