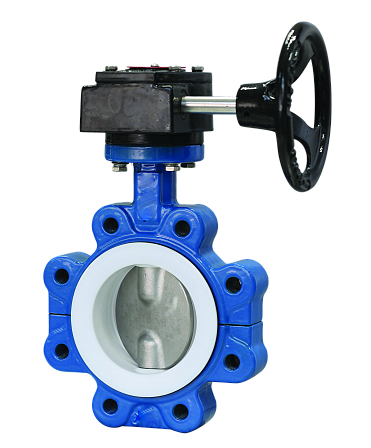

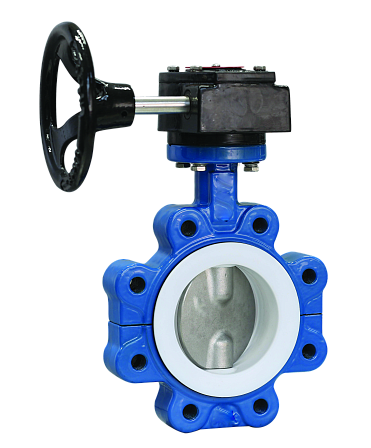

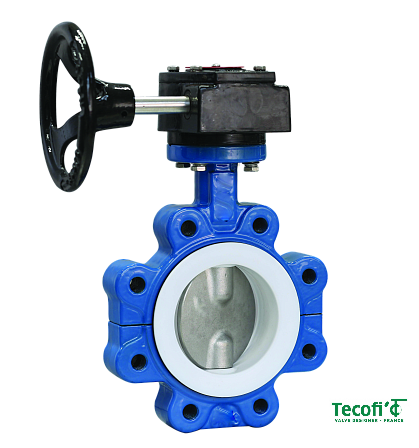

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-08PTFE0200 DN200 PN10 корпус чугунный диск и манжета PTFE межфланцевый с редуктором
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и параметры оборудования
Данная запорная заслонка изготовлена в строгом соответствии с международными стандартами для трубопроводных систем. Конструктивные параметры изделия:
- Номинальный диаметр (условный проход): DN200 (размер DN 200 мм)
- Номинальное рабочее давление: PN10 (10 бар / 1,0 МПа)
- Тип присоединения к трубопроводу: Межфланцевое с резьбовыми проушинами (исполнение Lug / Луг), обеспечивающее возможность одностороннего монтажа и демонтажа ответного фланца под давлением.
- Тип управления: Механический привод — ручной червячный редуктор (мех редуктор), снижающий крутящий момент при открытии и закрытии заслонки.
- Материал корпуса: Высокопрочный ковкий чугун, устойчивый к механическим деформациям и внешним нагрузкам.
- Материал запирающего элемента (диска): фторопласт PTFE (политетрафторэтилен). Полная футеровка или цельный диск из PTFE исключает контакт перекачиваемой среды с металлом.
- Материал уплотнения (манжеты): PTFE (фторопласт), обеспечивающий герметичность класса «А» по ГОСТ.
- Рабочая среда: Агрессивные химические соединения, кислоты, щелочи, растворители, чистые и деминерализованные жидкости, пищевые продукты.
1. Герметичный дисковый затвор DN200 PN10 обладает рядом конструктивных особенностей, обусловленных комбинацией материалов:
2. Химическая стойкость. Использование фторопласта PTFE для диска и манжеты гарантирует инертность к большинству концентрированных химических реагентов. Оборудование может применяться там, где стандартная арматура из нержавеющей стали или с уплотнением EPDM/NBR подвержена коррозии и быстрому разрушению.
3. Резьбовые проушины (тип Lug). Позволяют использовать затвор в качестве концевой арматуры (на конце трубопровода) или производить техническое обслуживание участка магистрали без опорожнения всей системы.
4. Редукторный механический привод. Наличие механического редуктора на затворе DN200 является обязательным требованием безопасности из-за высоких усилий, необходимых для поворота диска в условиях рабочего давления PN10. Червячная передача обеспечивает плавность хода и исключает возникновение гидроударов в системе.
5. Минимальное гидравлическое сопротивление. Оптимизированная геометрия поворотного диска PTFE снижает потери давления в полностью открытом положении заслонки.
Область применения и условия эксплуатации
Затвор поворотный VP4649R-08PTFE0200 DN200 с редуктором сертифицирован для эксплуатации в тяжелых промышленных условиях. Спектр применения включает:
Химические заводы и гальванические производства (транспортировка агрессивных сред).
Системы водоподготовки, водоочистки и опреснения.
Линии по производству минеральных удобрений.
При подборе арматуры учитывайте соответствие температурного режима эксплуатации температурным лимитам фторопласта PTFE и корпуса из ковкого чугуна в рамках заявленного давления PN10. Продукция поставляется в готовом к монтажу виде, механический редуктор отрегулирован на заводе-изготовителе.
