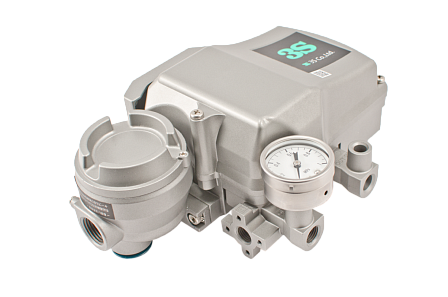

Позиционер электропневматический для шиберной задвижки с пневмоприводом/ для затвора с пневмоприводом
АРТ: POSSIE-DE

Позиционер электропневматический для шиберной задвижки с пневмоприводом/ для затвора с пневмоприводом

АРТ: POSSIE-DE
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

Электропневматический позиционер предназначен для управления пневматическим приводом двустороннего действия шиберной задвижки или дискового затвора. Устройство принимает аналоговый входной сигнал 4–20 мА, преобразует его в пневматическое управляющее воздействие и обеспечивает установку исполнительного механизма в заданное положение.

Назначение

Позиционер применяется в составе трубопроводной арматуры с пневмоприводом двустороннего действия. Он обеспечивает регулирование положения запорного или регулирующего органа по сигналу от системы автоматизации. Позиционер использует обратную связь по положению привода для уменьшения отклонения между заданным и фактическим положением арматуры.

Принцип работы

На вход устройства подается унифицированный токовый сигнал 4–20 мА. В соответствии с величиной сигнала позиционер формирует давление сжатого воздуха на выходах, управляющее перемещением штока пневмопривода шиберной задвижки или углом поворота диска затвора.

Основные технические характеристики

  • Тип привода: пневматический, двустороннего действия.
  • Входной управляющий сигнал: 4–20 мА.
  • Давление питающего воздуха: от 1,4 до 7 бар.
  • Температура эксплуатации: от −30 до +80 °C.
  • Степень защиты корпуса: IP66.
  • Материал корпуса: Macrolon®.
  • Индикация: LCD-дисплей.
  • Требования к воздуху питания: класс 2 по ISO 8573-1.

Параметры определяют условия подключения устройства к системе сжатого воздуха и системе автоматизированного управления.

Монтаж и подключение

Позиционер устанавливается на пневматический привод арматуры с использованием монтажного комплекта. Для исполнения, предназначенного для шиберной задвижки, в комплект поставки предусмотрен монтажный комплект из нержавеющей стали; для поворотного затвора применяется переходник из нержавеющей стали для установки на привод двустороннего действия.

Дополнительные функции

В зависимости от исполнения позиционер может оснащаться токовым датчиком обратной связи с выходным сигналом 4–20 мА. Такая функция используется для передачи в систему управления данных о фактическом положении привода и арматуры.

Совместимость

Изделие предназначено для комплектации шиберных ножевых задвижек и дисковых поворотных затворов с пневматическими приводами двустороннего действия. Перед монтажом необходимо проверить соответствие механического присоединения, диапазона хода или угла поворота привода, давления воздуха и параметров входного сигнала требованиям конкретной арматуры.

Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
Гарантия
2 года
Цвет
Без цвета
Артикул
POSSIE-DE
Объём одной штуки, м³
0.00204
Вес (кг)
2.7
Длина (мм)
129
Ширина (мм)
92
Высота (мм)
172
Дата доставки в ваш город
Документация
Сертификат для затворов VPI
923.74Кб
Сертификат для задвижек VOC
934.41Кб
