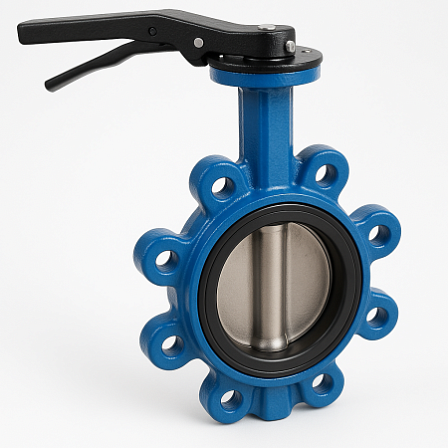

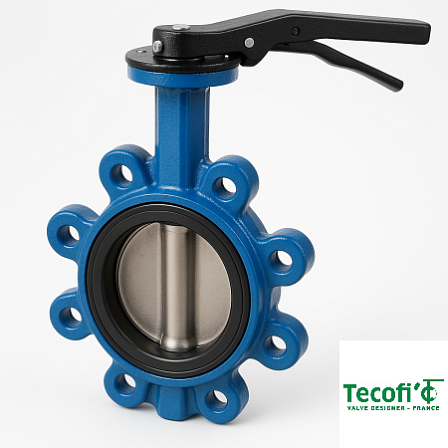

Затвор дисковый с резьбовыми проушинами Tecofi VP4649-02PTFE0065 DN65 PN16 корпус чугунный диск нержавеющий манжета PTFE межфланцевый
- Описание
- Характеристики
- Документация
Затвор дисковый поворотный с резьбовыми проушинами с ручкой, корпус ковкий чугун, диск нж сталь, манжета PTFE, PN16 DN65 (артикул VP4649-02PTFE0065) — промышленное устройство трубной арматуры для запирания и регулировки расхода жидких и газообразных рабочих сред. Изделие монтируется на технологических линиях с условным диаметром прохода 65 мм.
Техническая спецификация и материальное исполнение элементов
-
Условный проход (номинальный размер): DN65 / DN 65 мм
-
Номинальное избыточное давление: PN16 (эксплуатационный предел — до 1,6 МПа / 16 бар)
-
Тип геометрии корпуса: Lug (наличие радиальных проушин со сквозной внутренней метрической резьбой)
-
Механизм позиционирования: Ручной (рычажная рукоятка с дискретной фиксацией угла поворота)
-
Материал изготовления корпуса: Ковкий чугун
-
Материал подвижного диска: Нержавеющая сталь
-
Материал уплотнительного кольца (седла): PTFE (фторопласт / политетрафторэтилен)
Конструктивные параметры и физико-механические свойства
1. Особенности монтажной схемы Lug: Резьбовые проушины по периметру чугунной отливки обеспечивают шпилечное или болтовое крепление затвора индивидуально к каждому ответному фланцу трубопровода. Это позволяет отсоединять один из смежных участков магистрали для проведения ремонтных работ без дренирования и сброса давления во второй секции системы, а также использовать устройство для концевого монтажа.
2. Свойства полимерного уплотнения (PTFE): Политетрафторэтиленовая манжета обладает стойкостью к гидродинамическому истиранию и полной химической инертностью по отношению к кислотам, щелочам, агрессивным растворителям и углеводородным соединениям. Температурный порог стабильности материала составляет от -20 °C до +190 °C (допустимые значения корректируются в соответствии со снижением предела рабочего давления при росте температуры).
3. Герметичность узла запирания: Конструкция сопряжения диска и манжеты соответствует классу «А» по ГОСТ 9544 (протечки через закрытый затвор при номинальном давлении отсутствуют).
4. Характеристики проточной части: Заслонка из нержавеющей стали имеет обтекаемую форму, снижающую коэффициент местного гидравлического сопротивления, и защищена от коррозии в агрессивных потоках.
5. Регулирование среды: Конструкция рукоятки предусматривает позиционирующую пластину с пазами для ступенчатого закрепления диска под нужным углом открытия.
Области промышленного применения
Поворотная заслонка DN65 PN16 со фторопластовой манжетой используется в контурах:
Нефтехимических, коксохимических и азотных производств;
Технологических линий подачи пара низкого давления и сбора конденсата;
Установок очистки, обессоливания, дистилляции воды и систем распределения морской воды;
Линий транспортировки жидких полупродуктов в фармацевтической и смежных отраслях промышленности.
