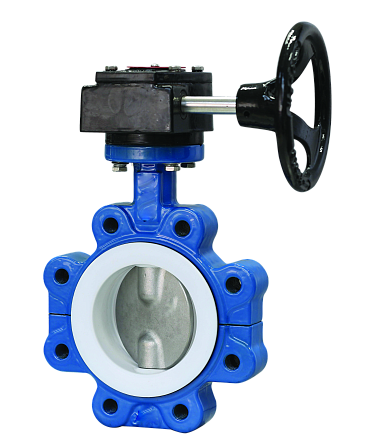

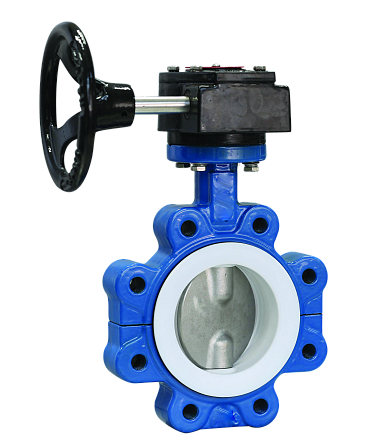

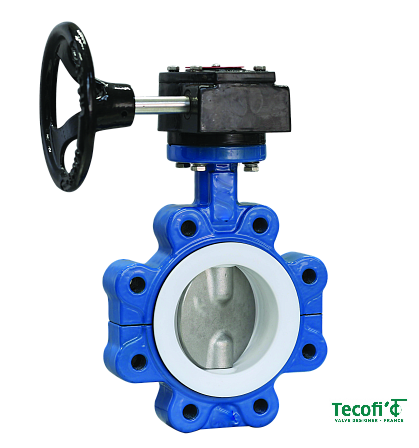

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-08PTFE0250 DN250 PN10 корпус чугунный диск и манжета PTFE межфланцевый с редуктором
- Описание
- Характеристики
- Документация Аналогичные товары
Спецификация и технические параметры
Конструктивные характеристики и материальное исполнение узлов затвора:
- Диаметр номинальный (условный проход): DN250 (250 мм)
- Давление номинальное (рабочее): PN10 (1,0 МПа / 10 кгс/см²)
- Способ монтажа: Межфланцевый с резьбовыми проушинами (исполнение Lug). Конструкция корпуса позволяет осуществлять монтаж арматуры в конце линии или производить демонтаж трубопровода с одной стороны от затвора без сброса давления с противоположной.
- Управление: Механическое, посредством ручного червячного редуктора. Редуктор преобразует вращательное движение маховика в поворот запирающего диска, снижая крутящий момент на органе управления при работе в условиях давления PN10.
- Материал корпусной части: Ковкий чугун (высокопрочный чугун с шаровидным графитом), обеспечивающий стойкость к деформационным и ударным нагрузкам.
- Материал запирающего органа (диска): Фторопласт (PTFE). Диск имеет сплошное полимерное покрытие, полностью изолирующее металлическую основу от контакта с рабочей средой.
- Материал седельного уплотнения (манжеты): PTFE (политетрафторэтилен). Обеспечивает класс герметичности «А» в обоих направлениях потока.
- Совместимость с рабочими средами: Химически агрессивные жидкие и газообразные продукты, концентрированные кислоты, щелочи, органические растворители, деминерализованная вода, технологические растворы.
1. Техническая конфигурация заслонки поворотной DN250 PN10 определяет условия ее эксплуатации:
2. Коррозионная инертность. Комбинация проточной части из PTFE (диск и манжета) исключает коррозионный износ арматуры при взаимодействии со средами, вызывающими разрушение нержавеющих сталей. Политетрафторэтилен обладает минимальным коэффициентом трения, что снижает износ уплотнительных поверхностей.
3. Ремонтопригодность и секционирование трубопровода. За счет фиксации затвора к фланцам шпильками через отдельные резьбовые проушины (Lug), узел функционирует как концевой затвор, упрощая обслуживание смежных участков магистрали.
4. Плавность регулирования. Механический редуктор обеспечивает фиксацию диска в промежуточных положениях (под углами от 0° до 90°) без риска самопроизвольного проворота под воздействием гидродинамических сил потока. Исключается вероятность возникновения гидравлических ударов.
Область применения и эксплуатационные ограничения
Затвор VP4649R-08PTFE0250 применяется на объектах химической, целлюлозно-бумажной, нефтеперерабатывающей и коксохимической промышленности, а также на станциях промышленной водоочистки. При проектировании и монтаже следует руководствоваться температурными пределами применения фторопласта PTFE и корпуса из ковкого чугуна в зависимости от рабочего давления среды. Поставка осуществляется в сборе с механическим приводом, прошедшим калибровку положений «открыто/закрыто».
