Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02EP0150 DN150 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета EPDM
АРТ: VPG4642-02EP0150
-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02EP0150 DN150 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета EPDM

АРТ: VPG4642-02EP0150
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Ручка
Tecofi Tecofi Бренд Tecofi
Описание

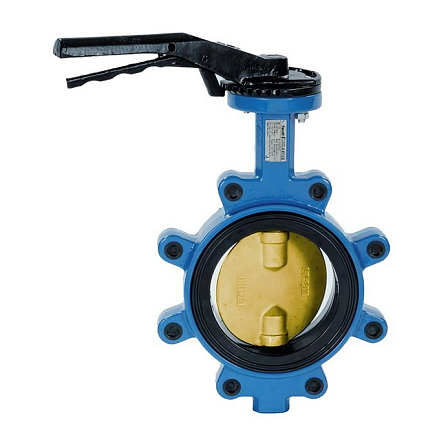

Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета EPDM, PN16 DN150 (артикул VPG4642-02EP0150) представляет собой элемент запорно-регулирующего назначения для промышленных и инженерных гидравлических сетей. Благодаря исполнению корпуса типа Lug (с интегрированными резьбовыми приливами), изделие монтируется соосно между ответными фланцами трубопровода, а также может применяться как концевой затворный узел для перекрытия потока на оконечных участках линий.

Рабочие характеристики и материальное исполнение компонентов
  • Класс арматуры: Затвор дисковый поворотный (в проектной документации также классифицируется как межфланцевая дисковая заслонка с резьбовыми ушками, клапан поворотный баттерфляй типа Луг, гермозатвор фланцевый).
  • Торговая марка / Серийная линейка: Tecfly.
  • Диаметр номинальный (DN / Ду): 150 мм.
  • Давление номинальное (PN / Ру): 16 бар (1,6 МПа).
  • Конструкция корпуса: С локальными резьбовыми отверстиями под шпильки или болты для фиксации к фланцам стандарта PN16.
  • Материал литья корпуса: Ковкий чугун с шаровидным графитом. Структура сплава обеспечивает прочность при осевых нагрузках и стойкость к деформации при затяжке крепежа.
  • Материал запирающего диска: Алюминиевая бронза (медно-алюминиевый сплав). Характеризуется антифрикционными свойствами и сопротивлением эрозионному износу при высоких скоростях потока.
  • Материал уплотнения (манжеты): EPDM (этиленпропиленовый каучук). Формирует герметичное сопряжение класса «А», исключает внутренний контакт рабочей среды с корпусом, выполняя роль межфланцевой прокладки.
  • Орган управления поворотным штоком: Ручной (рычаг с ручкой-фиксатором и секторной шкалой позиционирования угла открытия).
Назначение и эксплуатационный регламент
Арматурный узел DN150 применяется в контурах оборотного и технического водоснабжения, тепловых сетях, на очистных станциях и в промышленных трубопроводах, транспортирующих воду, гликолевые растворы, воздух, нейтральные или слабоагрессивные жидкие среды. Температурные границы применения определяются физико-химическими свойствами EPDM и параметрами рабочей среды.

Симметричный профиль диска гарантирует герметичность системы при изменении вектора подачи рабочей среды (двустороннее направление потока). Резьбовые проушины корпуса позволяют осуществлять односторонний демонтаж сопряженного участка трубопровода без полного сброса давления с противоположной (перекрытой) стороны. Габаритные и строительные размеры соответствуют межгосударственным и международным стандартам для дисковой арматуры.

Несколько важных деталей из практики:
Затвор разработан по норме NF EN 593.
Обеспечивает двухстороннюю герметичность по классу «А» (по ГОСТ 9544-2015).
Шток сделан из двух частей — это улучшает пропускную способность.
Диск отполирован, уменьшен по толщине и механически обработан по краю: так достигается постоянство крутящего момента при управлении.
Седловое уплотнение заменяемое — это удобно для обслуживания.
Верхний фланец соответствует норме ISO 5211, что даёт возможность в будущем дооснастить затвор редуктором, пневмо- или электроприводом.
Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Ручка
Диск
Алюминиевая бронза
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
6 сжатый воздух / 16 вода
Максимальная рабочая температура t max, °C
+130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Серые / Синие / Черные
Артикул
VPG4642-02EP0150
Объём одной штуки, м³
0.00698
Вес (кг)
10.5
Длина (мм)
55
Ширина (мм)
340
Высота (мм)
370
Дата доставки в ваш город
08.01.2027
Документация
Декларация о соответствии на затвор VPG до 14.06.2027.pdf
607.88Кб
Декларация о соответствии на затвор VPG до 19.06.2027.pdf
484.86Кб
Инструкция на затвор VPG.pdf
434.25Кб
