Затвор дисковый с резьбовыми проушинами Tecofi VPI4648-02EP0050 Ду 50 Ру16 межфланцевый корпус чугунный диск нержавеющий манжета EPDM с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары

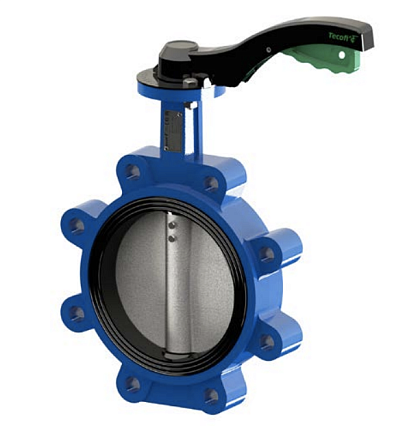

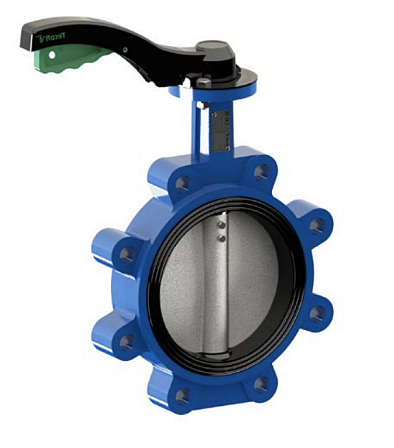

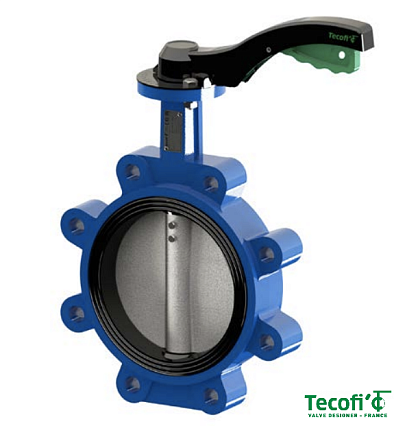

Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус и диск ковкий чугун, манжета EPDM, PN16 DN50 (артикул VPG4648-02EP0050) является разновидностью запорно-регулирующих устройств, монтируемых на трубопроводных магистралях. Изделие (в инженерной практике также именуемое как дисковый заслоночный клапан, межфланцевый затвор Lug-исполнения, поворотный затвор-баттерфляй с резьбовыми ушками) предназначено для остановки или изменения расхода потока жидких и газообразных рабочих сред. Наличие резьбовых проушин в конструкции корпуса позволяет осуществлять сквозную шпилечную фиксацию между ответными фланцами, а также применять устройство в качестве концевого (тупикового) затвора, сохраняя герметичность системы при демонтаже последующего участка линии.
Техническая спецификация и материальное исполнение
-
Производитель / бренд: Tecfly
-
Диаметр условного прохода: DN 50 (номинальный размер: 2 дюйма)
-
Рабочее давление системы: до 16 бар (PN 16 / 1,6 МПа)
-
Конструкция корпуса: С резьбовыми проушинами (тип Lug / люг)
-
Материал корпуса: Ковкий чугун марки GGG40 (согласно EN-GJS-400-15)
-
Материал запирающего диска: Ковкий чугун GGG40 (согласно EN-GJS-400-15)
-
Материал седлового уплотнения: Эластомер EPDM (этилен-пропилен-диеновый каучук)
-
Механизм управления: Ручной привод (рукоятка / рычаг с позиционной платой)
Эксплуатационные условия и физико-механические свойства
Запирание проходного сечения происходит за счет вращения диска из ковкого чугуна внутри корпуса вокруг своей оси. При контакте с эластичной манжетой из этилен-пропиленового каучука (EPDM) достигается полное перекрытие потока с показателями герметичности по классу «А» (ГОСТ 9544). Характеристики полимера EPDM обуславливают химическую стойкость узла к воздействию технической, оборотной и морской воды, пара низкого давления, растворов щелочей, неорганических кислот малой концентрации, спиртов и гликолевых теплоносителей. Применение затвора с манжетой EPDM в средах с содержанием минеральных масел, жиров, бензина и других углеводородов запрещено по причине деструкции полимера. Диапазон рабочих температур транспортируемой среды составляет от -15 °C до +110...130 °C.
Наличие резьбовых отверстий по периметру корпуса упрощает центрирование арматуры на фланцевом соединении при монтаже. Ручка затвора укомплектована зубчатым сектором, фиксирующим диск в промежуточных положениях для регулирования расхода. Верхняя фланцевая площадка изготовлена по стандарту ISO 5211, что обеспечивает взаимозаменяемость органов управления и позволяет монтировать электрический или пневматический привод напрямую на шпиндель затвора без разгерметизации технологического контура.
Несколько советов перед монтажом
При установке используйте только стальные воротниковые фланцы (например, по ГОСТ 33259-2015, тип 11).
Если планируете в будущем автоматизировать управление, проверьте совместимость: на верхний фланец (он сделан по норме ISO 5211) можно установить механический редуктор, электрический или пневматический привод.
