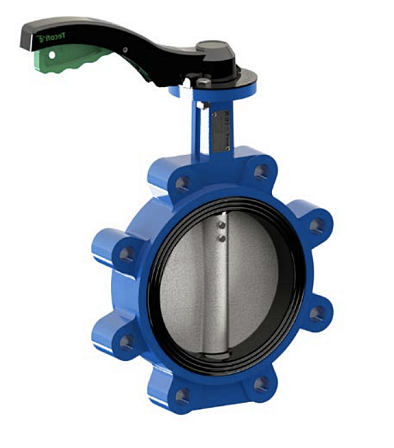

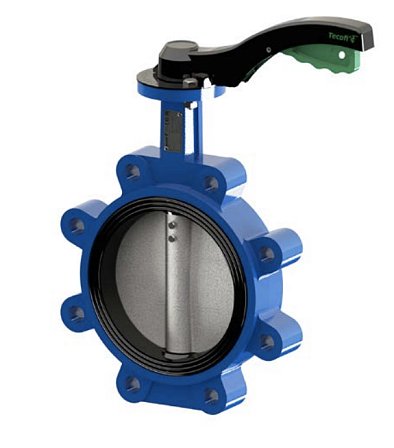

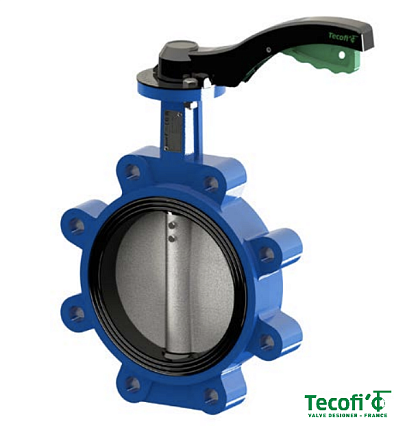

Затвор дисковый с резьбовыми проушинами Tecofi VPI4648-02EP0100 Ду 100 Ру16 межфланцевый корпус чугунный диск нержавеющий манжета EPDM с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус и диск ковкий чугун, манжета EPDM, PN16 DN100 (артикул VPG4648-02EP0100) — элемент трубопроводных систем, выполняющий функцию запирания и регулирования расхода перемещаемой среды. Изделие (в поисковой практике также классифицируемое как дисковая заслонка, межфланцевый затвор типа Lug / люг, поворотный клапан-баттерфляй) имеет конфигурацию корпуса с глухими резьбовыми отверстиями по окружности. Такая конструкция позволяет фиксировать устройство болтами непосредственно к ответным фланцам с любой из сторон, что делает возможным его монтаж на оконечных участках магистрали (в качестве концевого затвора) и проведение демонтажных работ на сопредельной линии без осушения всей системы.
Конструктивные характеристики и материальное исполнение
-
Производитель / серия: Tecfly
-
Номинальный проходной диаметр: DN 100 (эквивалент в дюймах: 4")
-
Условное рабочее давление: PN 16 бар (1,6 МПа)
-
Тип монтажного корпуса: Lug (с резьбовыми проушинами)
-
Материал изготовления корпуса: Ковкий чугун марки GGG40 (EN-GJS-400-15)
-
Материал поворотного элемента (диска): Ковкий чугун GGG40 (EN-GJS-400-15)
-
Материал седлового уплотнения (манжеты): EPDM (этилен-пропилен-диеновый каучук)
-
Способ позиционирования: Ручной (рычаг / рукоятка с фиксатором положений)
Эксплуатационные параметры и физико-химическая совместимость
Герметичность перекрытия потока в обоих направлениях обеспечивается за счет плотного контакта диска из ковкого чугуна с эластомерным седлом (манжетой). Соответствует классу герметичности «А» по ГОСТ 9544. Использование в качестве материала уплотнения этилен-пропиленового каучука (EPDM) определяет эксплуатационные границы затвора. Данный эластомер устойчив к воздействию горячей и холодной воды, систем отопления, морской воды, щелочей, разбавленных кислот, спиртов и гликолевых смесей (антифризов), но деструктурируется под влиянием нефтепродуктов, жиров и минеральных масел. Температурный диапазон стабильной работы манжеты EPDM составляет от -15 °C до +110...130 °C (верхний предел зависит от состава, давления и агрессивности жидкой или газообразной фазы среды).
Резьбовые проушины исключают сквозное прохождение шпилек через корпус, упрощая центрирование арматуры относительно фланцев при установке. Ручной рычаг снабжен секторной пластиной для точной фиксации промежуточных углов поворота диска, что применимо для дросселирования сред. Верхняя монтажная площадка спроектирована по стандарту ISO 5211, что позволяет заменять ручной привод на электрический исполнительный механизм или пневматический привод без извлечения корпуса из трубопровода.
Несколько советов перед покупкой
Перед монтажом убедитесь, что фланцы на вашем трубопроводе подходят для такого типа присоединения (резьбовые проушины).
Проверьте совместимость рабочей среды с материалами затвора (чугун и EPDM).
Если планируете в будущем автоматизировать управление (поставить редуктор или электропривод), эта модель это позволяет.
