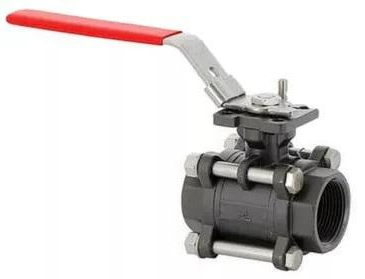

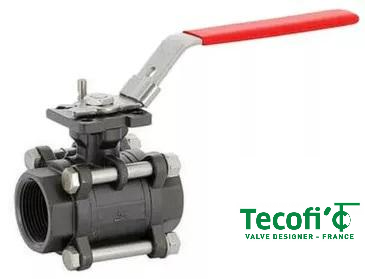

Краны шаровый Tecofi BS5379I-BSP-0100 4" Ду100 Ру40 стальной с внутренней резьбой трехсоставной с монтажной пластиной ISO под привод
- Описание
- Характеристики
- Документация Аналогичные товары
Полнопроходной шаровой кран из стали, корпус из 3-х частей, с монтажным фланцем ISO, BSP DN100 (артикул BS5379I-BSP-0100) относится к классу запорной арматуры промышленного назначения. Оборудование предназначено для установки на трубопроводных магистралях с целью полного открытия или перекрытия потока транспортируемой среды.
Спецификация и технические параметры
Номинальный диаметр (условный проход): DN 100 (Ду 100 мм / 4")
Тип проточной части: полнопроходная (внутреннее сечение сферы совпадает с внутренним диаметром магистрали, за счет чего коэффициент гидравлического сопротивления стремится к нулю).
Тип корпуса: трехсоставной (разборный, из 3 элементов).
Материал корпуса и патрубков: литая сталь.
Присоединение к трубопроводу: резьбовое (муфтовое), внутренняя цилиндрическая трубная резьба BSP.
Интерфейс под автоматизацию: верховой монтажный фланец по ISO 5211 (позволяет выполнять прямой монтаж четвертьоборотного пневматического или электрического исполнительного механизма).
Конструктивные особенности
Структура корпуса из трех частей позволяет выполнять регламентное обслуживание, замену уплотнительных седел шара и штока непосредственно на месте эксплуатации. Демонтаж центрального блока с запорным механизмом осуществляется ослаблением стяжных болтов без разбора резьбовых соединений на стыке с трубопроводом.
Интегрированная площадка ISO стандартизирована под присоединительные размеры приводов, что исключает необходимость применения дополнительных переходных кронштейнов и удлинителей штока при автоматизации запорного узла.
Для каких задач
Такой кран используют в качестве запорной арматуры в разных системах: теплоснабжения, водоснабжения, паровых, топливных и пневмосистемах (со сжатым воздухом и нейтральными газами).
Характеристики рабочей среды и эксплуатации
Конструктивное исполнение крана рассчитано на работу с неагрессивными и слабоагрессивными жидкостями, паром, сжатым воздухом, природным газом и нефтепродуктами. Материалы седельных уплотнений обеспечивают класс герметичности «А» (по ГОСТ 9544 / ISO 5208) в обоих направлениях потока, предотвращая протечки рабочей среды при номинальных давлениях.
Специфика обслуживания и агрегатирования
Усиленный шток с защитой от выдувания повышает безопасность эксплуатации при скачках давления в системе. Наличие универсального фланца ISO упрощает интеграцию изделия в автоматизированные системы управления технологическими процессами (АСУ ТП) путем оперативной установки концевых выключателей, позиционеров и приводов со стандартным посадочным местом.
Условия монтажа и ориентация в пространстве
Монтаж крана на трубопровод допускается в любом пространственном положении (горизонтальном, вертикальном или наклонном) без ограничений по направлению подачи рабочей среды. Наличие муфтовых концов с резьбой BSP позволяет производить интеграцию в существующие технологические линии без применения сварочных работ, что упрощает монтаж в условиях ограниченного пространства.
