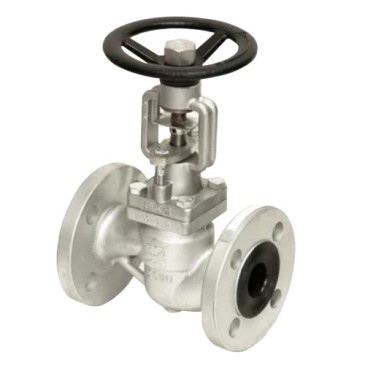

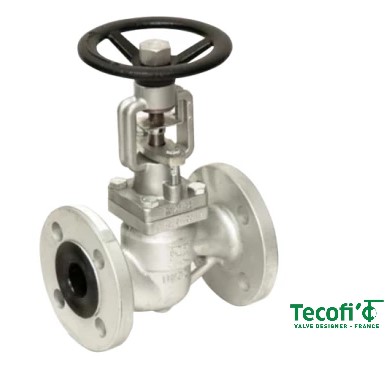

Клапан запорный (вентиль) Tecofi R4243-0040 DN 40 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN40 (артикул R4243-0040) предназначен для перекрытия потока транспортируемой среды в локальных и магистральных системах.
Базовые конструктивные и технические параметры
-
Номинальный диаметр (условный проход): DN 40 (ДУ 40 мм)
-
Номинальное давление: PN 16 (1,6 МПа / 16 бар)
-
Тип присоединения к трубопроводу: Фланцевое (фл.)
-
Материал корпуса и крышки: Ковкий чугун (обладает высокой пластичностью, сопротивлением ударным и изгибающим нагрузкам)
-
Конструкция уплотнения шпинделя: Бессальниковая (сильфонная сборка)
-
Материал сильфона: Нержавеющая сталь (коррозионностойкая легированная сталь)
-
Материал межкорпусной прокладки: Прессованный графит
-
Класс герметичности затвора: Класс «А» (полное отсутствие утечек через закрытый затвор)
-
Способ управления: Ручной привод (маховик)
Особенности внутреннего устройства и механические свойства
Конструктивное исполнение вентиля R4243-0040 ориентировано на эксплуатацию в контурах с повышенными требованиями к плотности соединений, где недопустима утечка рабочей среды во внешнюю среду.
Сильфонный блок: Металлическая гофрированная трубка (сильфон) из нержавеющей стали жестко зафиксирована на шпинделе, полностью изолируя ходовую часть и шток от контакта с рабочей средой. Такая конфигурация исключает износ уплотнения при возвратно-поступательном перемещении штока и устраняет необходимость периодического обслуживания или замены сальниковой набивки.
Графитовый уплотнительный элемент: Разъемный стык между корпусом и крышкой загерметизирован графитовой прокладкой, сохраняющей упругость и герметичность при циклических изменениях температуры и давления.
Материал отливки: Ковкий чугун минимизирует риски хрупкого разрушения и растрескивания корпуса под воздействием напряжений, передающихся от трубопровода диаметром 40 мм при температурных деформациях.
Область применения и эксплуатационные среды
Клапан ДУ40 монтируется в узлах обвязки технологического оборудования, котельных, индивидуальных тепловых пунктах (ИТП) и на линиях распределения энергоносителей.
Допустимые рабочие среды:
Водяной пар (насыщенный и перегретый);
Конденсат;
Вода (сетевая, горячая, холодная);
Сжатый воздух, азот и углекислый газ;
Жидкие среды, неагрессивные к конструкционным материалам изделия.
Изделие функционирует в пределах заявленных паспортных параметров без необходимости проведения регулярного межремонтного сервисного обслуживания уплотнительного узла шпинделя.
