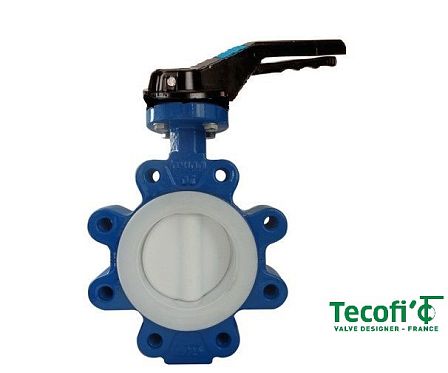

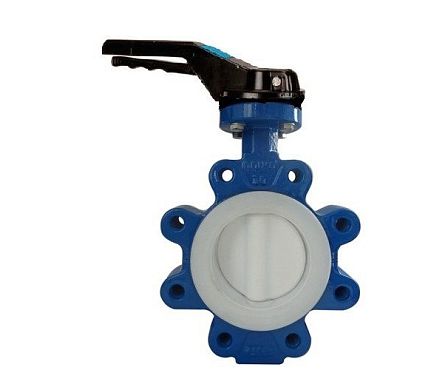

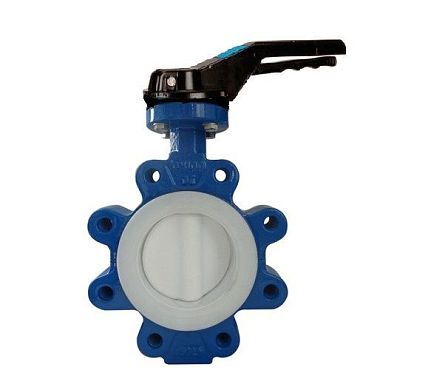

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-VP4649R-02PTFE0100 DN100 PN16 корпус чугунный диск и манжета PTFE межфланцевый с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и параметры
- Номинальный диаметр (условный проход): DN100 (100 мм)
- Номинальное давление: PN16 (1,6 МПа / 16 бар)
- Тип корпуса: С резьбовыми проушинами (Lug type)
- Тип управления: Ручное (рычаг / ручка)
- Материал корпуса: Ковкий чугун
- Материал диска (запорного элемента): PTFE (политетрафторэтилен / фторопласт)
- Материал манжеты (уплотнения): PTFE (политетрафторэтилен)
Затвор дисковый фланцевый DN100 снабжен резьбовыми проушинами по периметру корпуса (модификация Lug). Данная конструкция позволяет осуществлять монтаж арматуры непосредственно к фланцам трубопровода с помощью болтов или шпилек, а также устанавливать заслонку в качестве концевой арматуры для обслуживания оконечных участков системы без дренирования всего контура.
Сочетание диска из PTFE и манжеты из PTFE обеспечивает химическую инертность запорного узла. Фторопластовое уплотнение исключает контакт рабочей среды с металлическим корпусом из ковкого чугуна, предотвращая коррозию и обеспечивая герметичность класса «А» по ГОСТ 9544 в обоих направлениях движения потока. Ковкий чугун обладает повышенной прочностью на изгиб и растяжение по сравнению с серым чугуном, что увеличивает устойчивость узла к гидравлическим ударам и механическим деформациям.
Область применения и совместимость
Поворотная дисковая заслонка VP4649R-02PTFE0100 DN100 PN16 используется в трубопроводных магистралях, транспортирующих:
Агрессивные химические среды (кислоты, щелочи, растворители);
Техническую, морскую и деминерализованную воду;
Рабочие среды в пищевом и фармацевтическом производстве.
Управление положением запорного диска осуществляется вручную посредством поворотной рукоятки с фиксирующей защелкой, позволяющей позиционировать диск под заданным углом для регулировки расхода. Конструкция верхней платформы затвора предусматривает возможность демонтажа ручки и установки электрического или пневматического привода. Подключение к трубопроводу выполняется через ответные фланцы PN16 соответствующего условного прохода.
