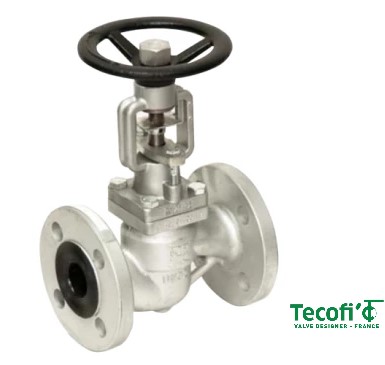

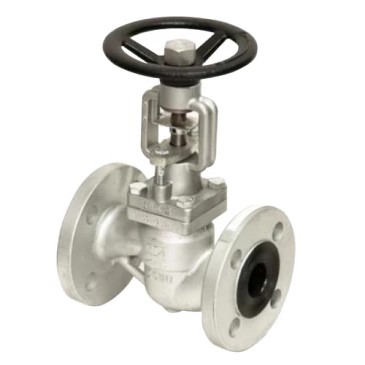

Клапан запорный (вентиль) Tecofi R4243-0150 DN 150 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN150 (артикул R4243-0150) предназначен для герметичного перекрытия потока перемещаемой среды на магистральных участках трубопроводов.
Спецификация технических характеристик и параметров
-
Номинальный диаметр (условный проход): DN 150 (ДУ 150 мм)
-
Номинальное рабочее давление: PN 16 (1,6 МПа / 16 бар)
-
Тип подсоединения к сети: Фланцевый (фл.)
-
Конструкционный материал корпуса: Ковкий чугун (характеризуется повышенным сопротивлением деформациям кручения и изгиба)
-
Способ уплотнения подвижного штока: Сильфонный блок
-
Материал гофрированного элемента (сильфона): Нержавеющая сталь (высоколегированная коррозионностойкая сталь)
-
Материал межкорпусной прокладки: Терморасширенный графит
-
Класс герметичности затворного узла: Класс «А» (полное отсутствие протечек по действующим стандартам)
-
Способ позиционирования золотника: Ручной привод (маховик)
Конструктивные особенности и механические свойства
Вентиль R4243-0150 разработан для эксплуатации на ответственных участках, где недопустима утечка транспортируемой фазы во внешнюю среду.
Бессальниковая конфигурация: Роль основного уплотнителя выполняет металлический сильфон из нержавеющей стали. Он жестко приварен к внутренним компонентам, изолируя шток от рабочей среды. Это исключает необходимость периодической подтяжки и замены сальниковой набивки в процессе эксплуатации.
Графитовый уплотнительный элемент: Разъемное соединение крышки и корпуса уплотнено графитом, который сохраняет стабильность структуры и упругость при циклическом термическом воздействии и скачках давления.
Материал отливки: Корпус из ковкого чугуна обладает повышенной ударной вязкостью и пластичностью по сравнению с серыми чугунами, что компенсирует температурные и механические напряжения в трубопроводных линиях диаметром 150 мм.
Области применения и рабочие среды
Арматура данного типоразмера интегрируется в распределительные сети, центральные тепловые пункты (ЦТП), котельные, технологические линии химических, нефтеперерабатывающих и целлюлозно-бумажных предприятий.
Допустимые к транспортировке среды:
Перегретый и насыщенный водяной пар;
Конденсат и пароводяная смесь;
Сетевая, техническая и технически чистая вода;
Сжатый воздух, азот, углекислый газ и другие нейтральные газы;
Жидкие углеводороды и термомасла (в пределах стойкости материалов).
Конструктивное устройство рассчитано на длительную непрерывную работу без проведения внепланового технического обслуживания узла позиционирования штока.
