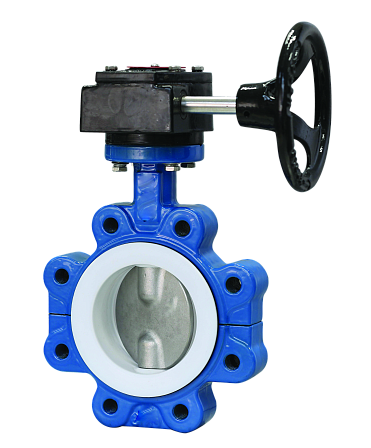

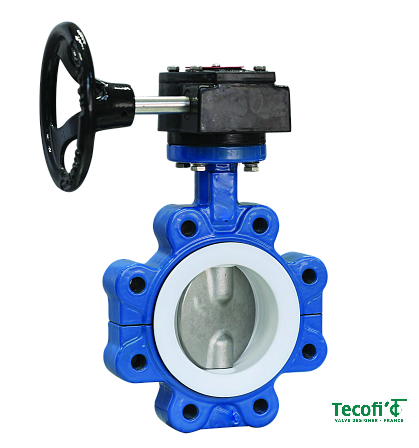

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-08PTFE0150 DN150 PN16 корпус чугунный диск и манжета PTFE межфланцевый с редуктором
- Описание
- Характеристики
- Документация Аналогичные товары
Техническая спецификация и материальное исполнение
Основные рабочие параметры и конструкционные материалы узлов затвора:
- Номинальный условный проход: DN150 (размер внутреннего диаметра 150 мм)
- Максимальное избыточное давление: PN16 (16 бар / 1,6 МПа)
- Тип присоединения: Межфланцевое с резьбовыми проушинами (Lug). Конструкция корпуса позволяет жестко фиксировать затвор к сопредельным фланцам шпильками с обеих сторон, что обеспечивает возможность использования устройства в качестве концевого (тупикового) клапана или проведения демонтажных работ на одной из линий без декомпрессии противоположного участка.
- Приводной механизм: Механический ручной редуктор червячного типа. Применяется для оптимизации крутящего момента и облегчения позиционирования диска DN150 при расчетном давлении до 1,6 МПа.
- Материал корпуса: Ковкий чугун (ВЧШГ), обеспечивающий конструктивную прочность, устойчивость к гидроударам и внешним изгибающим нагрузкам.
- Материал поворотного диска: Политетрафторэтилен (PTFE). Металлическое основание диска имеет сплошной защитный слой из фторопласта, полностью предотвращающий непосредственный контакт металла с перемещаемой средой.
- Материал уплотнительной манжеты: PTFE (фторопласт). Формирует герметичное сопряжение класса «А» (без видимых протечек в обоих направлениях потока).
- Категории рабочих сред: Химически агрессивные жидкие растворы, кислоты и щелочи высокой концентрации, растворители, деминерализованная, очищенная и технологическая оборотная вода.
Инженерно-эксплуатационные свойства заслонки поворотной DN150 PN16:
1. Устойчивость к химической деградации. Проточная часть (диск и седловое уплотнение), выполненная из фторопласта PTFE, обладает химической инертностью к коррозионно-активным реагентам, вызывающим разрушение стальных сплавов. Это обеспечивает неизменность гидравлических характеристик арматуры при длительной эксплуатации.
2. Червячная передача привода. Редуктор снабжен механизмом самоторможения, фиксирующим поворотную заслонку в заданном промежуточном положении (под углом от 0° до 90°) без риска смещения под воздействием динамического напора. Плавный ход исключает возникновение гидравлических ударов в системе.
3. Монтажное центрирование. Наличие интегрированных резьбовых ушек по периметру чугунного корпуса обеспечивает соосность затвора относительно ответных фланцев при установке шпилек.
Условия эксплуатации и область внедрения
Затвор модификации VP4649R-08PTFE0150 применяется на технологических линиях предприятий химического сектора, нефтеперерабатывающих заводов, фармацевтических и гальванических производств, а также в системах промышленного водоснабжения и водоочистки. Расчет рабочих параметров сети должен сопоставлять температурные ограничения полимера PTFE с предельным давлением 16 бар. Поставка оборудования осуществляется в сборе с отрегулированным механическим приводом.
