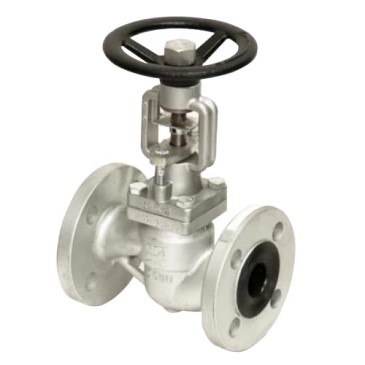

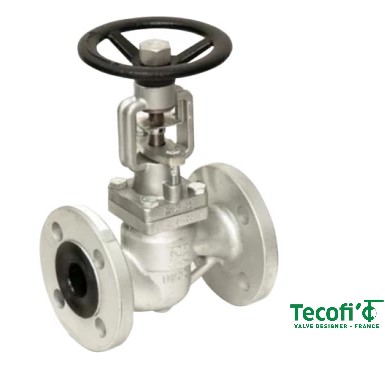

Клапан запорный (вентиль) Tecofi R4243-0065 DN 65 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN65 (артикул R4243-0065) предназначена для остановки потока жидких и газообразных сред в технологических контурах.
Комплекс технических характеристик и параметров
-
Номинальный диаметр (условный проход): DN 65 (ДУ 65 мм)
-
Номинальное давление: PN 16 (1,6 МПа / 16 бар)
-
Тип подсоединения к трубопроводу: Фланцевое (фл.)
-
Материал корпуса и крышки: Ковкий чугун (характеризуется устойчивостью к деформациям и динамическим нагрузкам)
-
Тип уплотнения шпинделя: Бессальниковое (сильфонный блок)
-
Материал сильфона: Нержавеющая сталь (коррозионностойкая легированная сталь)
-
Материал межкорпусной прокладки: Терморасширенный графит
-
Класс герметичности затвора: Класс «А» (протечки не допускаются действующими стандартами)
-
Способ управления: Ручной привод (маховик)
Конструктивные свойства и специфика узлов
Сборка клапана R4243-0065 ориентирована на применение в системах, где регламентирован полный запрет на эмиссию рабочей среды во внешнюю среду через подвижные элементы.
Сильфонный барьер: Герметичность подвижного соединения шпинделя обеспечивается гофрированной трубкой (сильфоном) из нержавеющей стали, которая приварена к внутренним компонентам арматуры. Данная конфигурация изолирует шток от прямого контакта с перемещаемой фазой, заменяет стандартную сальниковую набивку и устраняет необходимость межремонтного обслуживания или подтяжки сальника.
Графитовое уплотнение: Соединение корпуса и крышки герметизировано прокладкой из прессованного графита. Материал сохраняет упругие свойства и структуру при термических циклах и переменных давлениях.
Свойства ковкого чугуна: Металл корпуса обладает более высокой ударной вязкостью и пластичностью по сравнению с серыми чугунами, что снижает риски растрескивания при возникновении изгибающих и температурных напряжений в трубопроводной линии диаметром 65 мм.
Рабочие среды и область интеграции
Вентиль ДУ65 монтируется на магистральных и распределительных линиях промышленных предприятий, в центральных и индивидуальных тепловых пунктах (ЦТП, ИТП), котельных и системах теплоснабжения.
Допустимые к транспортировке среды:
Водяной пар (насыщенный и перегретый);
Пароконденсатная смесь;
Сетевая и техническая вода;
Сжатый воздух, азот и инертные газы;
Жидкие среды, нейтральные к конструкционным материалам изделия.
Изделие функционирует в пределах установленных паспортных параметров без необходимости проведения регулярных регламентных работ по обслуживанию уплотнительного узла штока.
