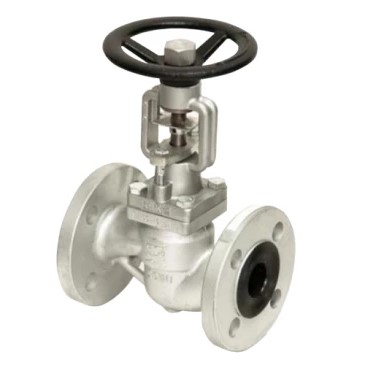

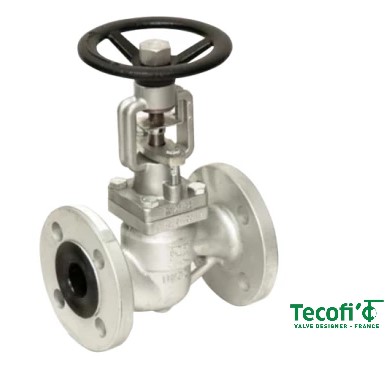

Клапан запорный (вентиль) Tecofi R4243-0100 DN 100 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN100 (артикул R4243-0100) применяется для перекрытия потоков перемещаемых сред.
Конструктивные параметры и технические данные
-
Номинальный диаметр (условный проход): DN 100 (ДУ 100 мм)
-
Рабочее давление (номинальное): PN 16 (16 бар / 1,6 МПа)
-
Способ монтажа: Фланцевое соединение (согласно ГОСТ/EN)
-
Материал корпусных деталей: Ковкий чугун (устойчив к механическим деформациям и гидроударам)
-
Тип герметизации шпинделя: Сильфонный узел
-
Материал сильфона: Нержавеющая сталь (коррозионностойкая сталь)
-
Материал уплотнения стыков: Графит (высокотемпературный уплотнительный материал)
-
Класс герметичности затвора: Класс «А» (протечки отсутствуют)
-
Тип привода: Ручной (посредством маховика)
Специфика конструкции и функциональные параметры
Устройство спроектировано для систем, где исключены утечки рабочей среды во внешнюю среду.
Сильфонная сборка: Многослойный сильфон из нержавеющей стали заменяет стандартное сальниковое уплотнение. Подвижная металлическая оболочка изолирует шпиндель от контакта с транспортируемой средой, ликвидируя износ уплотнения при возвратно-поступательном движении штока.
Графитовые элементы: Прокладка из графита обеспечивает герметичность соединения крышки и корпуса в условиях термических циклов и переменных давлений.
Материал корпуса: Ковкий чугун обладает более высокими прочностными характеристиками на растяжение и изгиб по сравнению со серым чугуном, что расширяет рамки применения арматуры.
Эксплуатационные среды и область интеграции
Вентиль R4243-0100 монтируется в магистральные сети и технологические линии промышленных предприятий, объектов ЖКХ, тепловых пунктов и электростанций.
Допустимые рабочие среды:
Водяной пар (насыщенный, перегретый);
Конденсат;
Сетевая и техническая вода;
Хладагенты и термомасла (в пределах допустимых температур);
Сжатый воздух, азот, инертные газы.
Конструктивное исполнение исключает регулярную подтяжку сальника, что снижает затраты на обслуживание трубопроводного узла на протяжении всего межремонтного периода.
