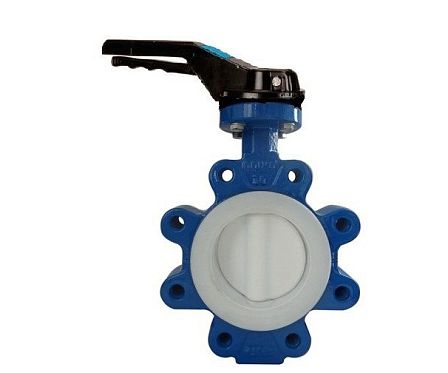

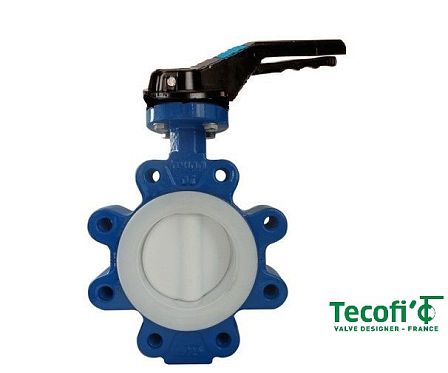

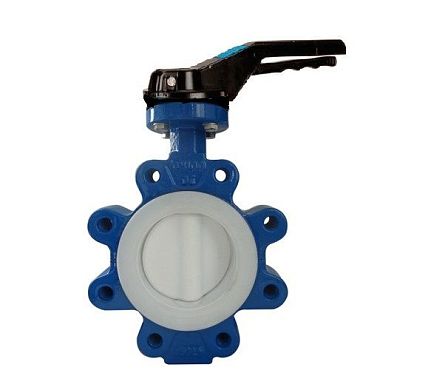

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-VP4649R-02PTFE0050 DN50 PN16 корпус чугунный диск и манжета PTFE межфланцевый с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и характеристики
- Номинальный диаметр (условный проход): DN50 (50 мм)
- Рабочее давление среды (номинальное): PN16 (1,6 МПа / 16 бар)
- Тип конструкции корпуса: С резьбовыми проушинами (Lug type)
- Способ управления: Ручной (посредством рычага)
- Материал корпуса: Ковкий чугун
- Материал поворотного диска: PTFE (политетрафторэтилен)
- Материал уплотнения (манжеты): PTFE (фторопласт)
Корпус устройства снабжен радиальными проушинами с метрической резьбой (тип Lug). Данное конструктивное решение обеспечивает стяжку затвора между фланцами трубопровода при помощи отдельных болтов или шпилек с каждой стороны. Межфланцевый затвор Lug DN50 пригоден для монтажа в качестве тупиковой (концевой) арматуры, что позволяет демонтировать участок трубопровода, находящийся за заслонкой, без сброса давления в основной магистрали.
Запирающий диск и седловое уплотнение (манжета) выполнены из политетрафторэтилена (PTFE). Полная футеровка проточной части фторопластом изолирует механические элементы из ковкого чугуна от воздействия рабочей среды. Это предотвращает щелевую и питтинговую коррозию металла. Физические свойства PTFE обеспечивают герметичность соединения по классу «А» (ГОСТ 9544) при прямом и обратном направлении потока, а также стабильность крутящего момента за счет низкого коэффициента трения пары «диск — манжета». Корпус из ковкого чугуна выдерживает статические и динамические нагрузки, возникающие при температурной деформации трубопровода.
Эксплуатационные условия и применение
Поворотная заслонка VP4649R-02PTFE0050 DN50 применяется для управления потоками следующих сред:
Кислоты, щелочи, гальванические растворы и агрессивные газы;
Деионизированная, дистиллированная, морская и оборотная вода;
Жидкие сырьевые компоненты пищевых и фармацевтических производств.
Регулирование проходного сечения осуществляется ручкой с позиционным диском, фиксирующим промежуточные углы поворота запорного органа. Геометрия верхней присоединительной площадки корпуса адаптирована под монтаж механических редукторов, пневматических или электрических приводов. Изделие монтируется совместно со стандартными ответными фланцами PN16 условного диаметра 50 мм.
