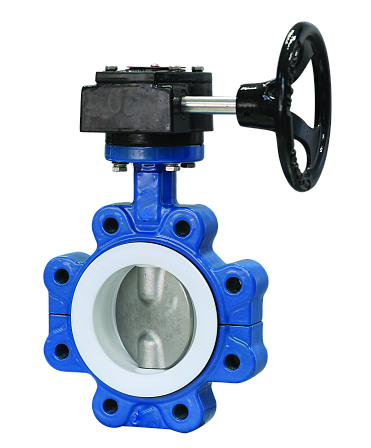

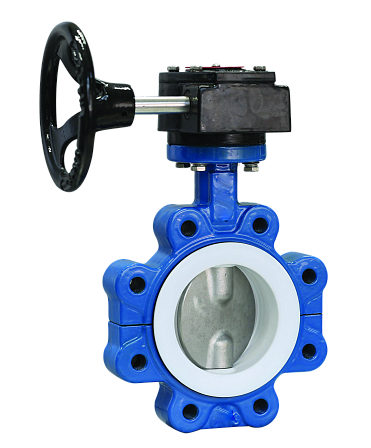

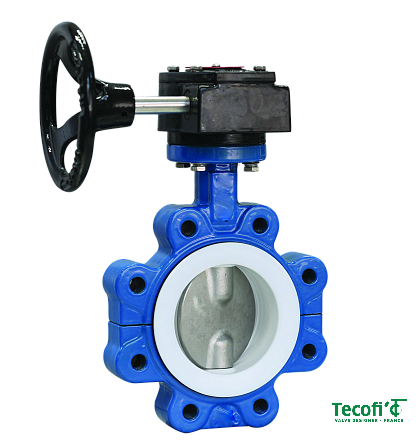

Затвор дисковый с резьбовыми проушинами Tecofi VP4649R-08PTFE0300 DN300 PN10 корпус чугунный диск и манжета PTFE межфланцевый с редуктором
- Описание
- Характеристики
- Документация Аналогичные товары
Номенклатурные и технические параметры
Сводные инженерные параметры и материальное исполнение узлов устройства:
- Условный проход (номинальный размер): DN300 (300 мм)
- Максимальное рабочее давление: PN10 (10 кгс/см² / 1,0 МПа)
- Способ фиксации на трубопроводе: Межфланцевое присоединение с резьбовыми проушинами (модификация Lug). Данное исполнение позволяет монтировать устройство в качестве тупикового (концевого) затвора, а также осуществлять демонтаж сопредельного участка магистрали без декомпрессии противоположной стороны.
- Механизм управления: Механический привод в виде ручного червячного редуктора. Назначение узла — снижение требуемого крутящего момента на маховике при управлении диском DN300 в условиях гидростатического давления PN10.
- Материал корпусной детали: Высокопрочный ковкий чугун, характеризующийся повышенным сопротивлением механическим деформациям и внешним напряжениям.
- Материал поворотного диска: Фторопласт (PTFE). Конструкция предусматривает полное покрытие металлического основания диска полимером, что предотвращает контакт транспортируемой среды со структурными элементами затвора.
- Материал седлового уплотнения (манжеты): Политетрафторэтилен (PTFE), обеспечивающий двустороннюю герметичность по классу «А» (согласно действующим стандартам ГОСТ).
- Допускаемые рабочие среды: Химически агрессивные жидкие растворы, щелочные и кислые среды высокой концентрации, органические соединения, растворители, деминерализованная и технологическая вода.
Инженерные особенности поворотного затвора DN300 PN10:
1. Антикоррозионная защита проточной части. Сплошная футеровка внутренних поверхностей и диска полимером PTFE исключает протекание окислительных процессов, свойственных металлическим деталям при взаимодействии со щелочами и кислотами.
2. Стабильность позиционирования диска. Механический редуктор снабжен червячной парой, обладающей свойством самоторможения. Это предотвращает несанкционированное изменение положения диска под воздействием динамических сил потока и исключает гидроудары за счет плавности вращения.
3. Монтажная универсальность. Наличие индивидуальных резьбовых отверстий (Lug) по контуру корпуса упрощает центрирование арматуры относительно фланцев при установке и позволяет осуществлять независимую фиксацию к шпилькам с каждой стороны.
Эксплуатационные регламенты и области внедрения
Затвор поворотный VP4649R-08PTFE0300 разработан для интеграции в системы автоматизации и распределения на предприятиях химического, нефтехимического, фармацевтического и металлургического комплексов, а также в узлах водоподготовки промышленных предприятий. При интеграции в проект необходимо сопоставлять температурные графики технологического процесса с физико-химическими ограничениями фторопласта PTFE и ковкого чугуна при давлении 10 бар. Изделие отгружается в собранном виде с механическим редуктором, настроенным на конечные положения закрытия и открытия.
