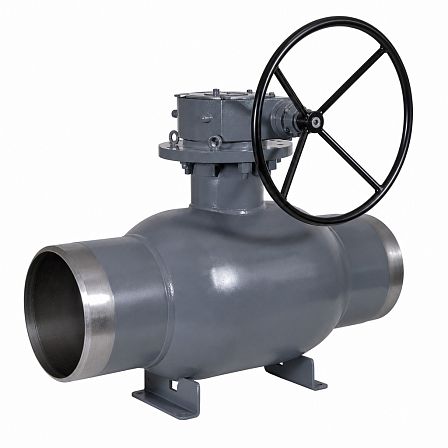

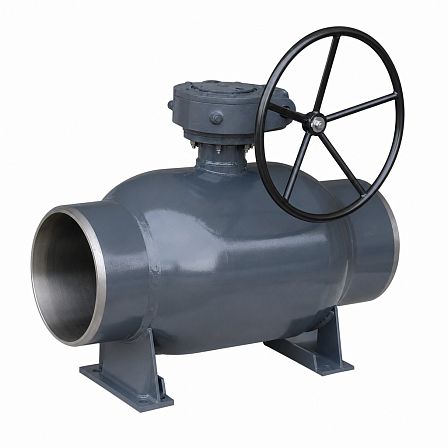

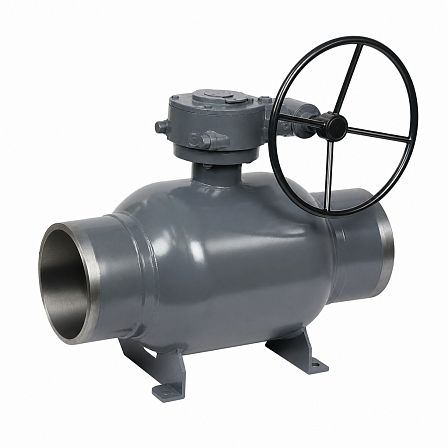

Кран шаровой полнопроходной приварной с редуктором LD, КШЦПР, Ду400, Ру25, сталь20, 12204000252RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШ.Ц.П.Р.400.025.П/П.02, артикул 12204000252RULD000000000, — цельносварной двухходовой полнопроходной кран для приварного монтажа на трубопроводе. Номинальный диаметр — Ду400, номинальное давление — Ру25 (2,5 МПа), корпус и патрубки выполнены из стали 20, управление осуществляется механическим редуктором.
Назначение
Кран предназначен для полного перекрытия потока рабочей среды. Применяется в системах тепло- и водоснабжения, пароснабжения, а также на трубопроводах для нефти, нефтепродуктов и других жидких сред, к которым материалы крана обладают коррозионной стойкостью. Использование изделия в качестве регулирующей арматуры не предусмотрено.
Конструкция и присоединение
Изделие имеет цельносварную конструкцию корпуса и два проходных патрубка под приварку. Исполнение полнопроходное: диаметр проходного сечения составляет 390 мм. Кран является двухходовым и устанавливается в разрыв трубопровода сварным соединением.
Основные параметры
- Условный проход: Ду400.
- Номинальное давление: Ру25, или 2,5 МПа.
- Тип прохода: полнопроходной.
- Управление: ручное, через механический редуктор.
- Класс герметичности: А по ГОСТ 9544.
- Климатическое исполнение: У по ГОСТ 15150.
- Температура рабочей среды: от −40 до +200 °C.
- Средний срок службы: 30 лет.
- Ресурс: 10 000 циклов.
Материалы основных деталей
Корпус, патрубки и горловина изготовлены из углеродистой стали 20. Шпиндель выполнен из стали 20Х13. Шаровая пробка изготовлена из стали 20Х13 и нержавеющей стали AISI 409. Седло и подшипник скольжения выполнены из фторопласта Ф-4К20; уплотнение узла горловины — из фторсилоксанового эластомера.
Габаритные размеры и масса
- Строительная длина L: 970 мм.
- Наружный диаметр патрубка d: 426 мм.
- Диаметр прохода d: 390 мм.
- Толщина стенки патрубка s: 10 мм.
- Размер D: 630 мм.
- Высота h: 229 мм.
- Масса: 470 кг.
Особенности эксплуатации
Редуктор снижает усилие, необходимое для поворота шаровой пробки, и обеспечивает ручное управление краном большого диаметра. Монтаж допускается в горизонтальном или вертикальном положении с учетом требований проекта и правил выполнения сварочных работ.
