Шиберная ножевая чугунная двухсторонняя задвижка (затвор) с невыдвижным штоком, уплотнение EPDM, нож н/ж, Ру-
АРТ: АКС-УТ-00727785

Шиберная ножевая чугунная двухсторонняя задвижка (затвор) с невыдвижным штоком, уплотнение EPDM, нож н/ж, Ру-

АРТ: АКС-УТ-00727785
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Канализация
Материал
Чугунные
Без бренда Без бренда Бренд Без бренда

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

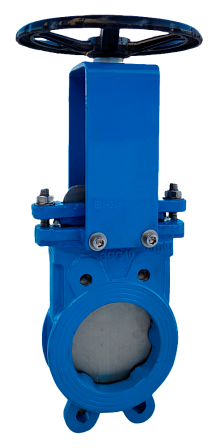

Шиберная ножевая чугунная двухсторонняя задвижка с невыдвижным штоком предназначена для перекрытия потока в трубопроводе. Конструкция включает чугунный корпус, нож из нержавеющей стали, седловое уплотнение EPDM и ручное управление штурвалом. Затвор допускает подачу рабочей среды в обоих направлениях и устанавливается между фланцами трубопровода.

Конструкция и принцип работы

Запорным элементом служит плоский шиберный нож из нержавеющей стали AISI 304. При вращении штурвала невыдвижной шток перемещает нож перпендикулярно оси трубопровода, открывая или перекрывая проходное сечение. Невыдвижное исполнение штока уменьшает требуемую высоту над арматурой при установке.

Материалы основных деталей

  • корпус и сальниковая крышка — высокопрочный чугун GGG40;
  • нож — нержавеющая сталь AISI 304 / SUS304;
  • седло — EPDM, этилен-пропиленовый каучук;
  • шток и упоры — нержавеющая сталь SUS420;
  • сальниковая набивка — PTFE;
  • гайка штока — латунь;
  • крепежные элементы — нержавеющая сталь.

Герметизация и направление потока

Эластичное седло из EPDM обеспечивает уплотнение ножа в закрытом положении. Двухсторонняя конструкция рассчитана на работу при направлении потока с любой стороны корпуса. Поверхности ножа взаимодействуют с седлом и сальниковым узлом; состояние этих деталей необходимо контролировать при техническом обслуживании.

Присоединение к трубопроводу

Задвижка имеет межфланцевое исполнение и монтируется между ответными фланцами с применением шпилек или болтов. Присоединительные размеры выбирают по условному диаметру Ду и номинальному давлению Ру. Перед затяжкой крепежа необходимо выровнять фланцы трубопровода, исключить перекос корпуса и обеспечить равномерное обжатие соединения.

Рабочие параметры

Серия выпускается для условных проходов Ду 50–600 мм. Для типоразмеров Ду 50–250 предусмотрены исполнения Ру 10 и Ру 16; при увеличении диаметра допустимое рабочее давление снижается и определяется паспортом конкретного изделия. Для уплотнения EPDM рабочая температура составляет от −10 до +95 °C, максимально допустимая — до +120 °C. Температура окружающего воздуха — не ниже −20 °C.

Эксплуатация

Затвор применяется как запорная арматура: штатные положения — полностью открыто или полностью закрыто. Не следует превышать установленные для конкретного Ду значения давления и температуры. При монтаже и демонтаже трубопровод должен быть освобожден от давления, а подъем арматуры за шток, штурвал или защитные элементы ножа не допускается.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Канализация
Материал
Чугунные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
10
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие
Артикул
АКС-УТ-00727785
Объём одной штуки, м³
0.00389
Вес (кг)
11.5
Длина (мм)
50
Ширина (мм)
175
Высота (мм)
445
Дата доставки в ваш город
Документация
Технический паспорт шибер.doc
141.5Кб
Декларация соответствия задвижки.pdf
294.01Кб
Декларация соответствия трубопроводная арматура.pdf
672.56Кб
