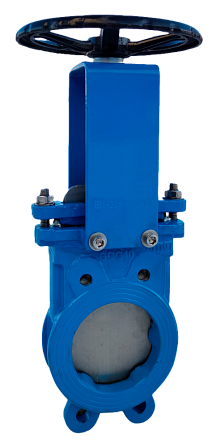

Шиберная ножевая чугунная двухсторонняя задвижка (затвор) с невыдвижным штоком, уплотнение EPDM, нож н/ж, Ру-
Товар не поставляется
- Описание
- Характеристики
- Документация
Шиберная ножевая чугунная двухсторонняя задвижка с невыдвижным штоком предназначена для перекрытия потока рабочей среды в трубопроводе. Корпус выполнен из высокопрочного чугуна GGG40, нож — из нержавеющей стали SS304, седловое уплотнение — из EPDM. Конструкция рассчитана на межфланцевую установку и ручное управление штурвалом.
Назначение и принцип работы
Задвижка относится к запорной трубопроводной арматуре. Перекрытие проходного сечения выполняется плоским ножом, который перемещается перпендикулярно направлению потока. Двухсторонняя герметичность позволяет устанавливать изделие без привязки к направлению движения среды. Арматура применяется только для режимов «открыто» и «закрыто».
Конструкция
Корпус изготовлен из высокопрочного чугуна с шаровидным графитом GGG40. Нож изготовлен из нержавеющей стали SS304, шток — из нержавеющей стали SS420. Невыдвижной шток не увеличивает высоту задвижки при открытии, что учитывается при монтаже в ограниченном пространстве. Управление осуществляется ручным штурвалом.
Уплотнение и герметичность
Седловое уплотнение выполнено из EPDM. Материал рассчитан на рабочую температуру среды от −30 до +120 °C. Герметичность затвора соответствует классу «А» по ГОСТ 9544-2015 для двухстороннего потока. Сальниковое уплотнение ножа выполнено из PTFE.
Присоединение к трубопроводу
Задвижка имеет межфланцевое присоединение и монтируется между ответными фланцами трубопровода. Присоединительные размеры соответствуют EN 1092-2 и ГОСТ 33259. Исполнение предусматривает номинальные диаметры DN 50–DN 400.
Номинальное давление
- для DN 50–DN 150 — PN 16;
- для DN 200–DN 400 — PN 10.
Основные материалы
- корпус — высокопрочный чугун GGG40;
- нож — нержавеющая сталь SS304;
- шток — нержавеющая сталь SS420;
- седловое уплотнение — EPDM;
- сальниковое уплотнение — PTFE;
- гайка штока — латунь 59-1;
- маховик — высокопрочный чугун GGG40.
Особенности исполнения
Строительная длина зависит от условного прохода и составляет от 43 мм для DN 50 до 102 мм для DN 400. Невыдвижное исполнение штока сохраняет постоянный габарит по высоте в процессе открытия и закрытия. Задвижка рассчитана на двустороннее перекрытие потока и установку в межфланцевом трубопроводном узле.
