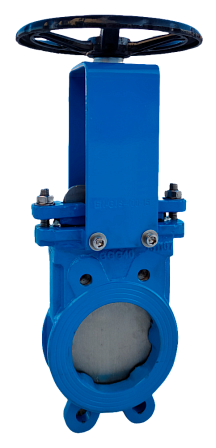

Шиберная ножевая чугунная двухсторонняя задвижка (затвор) с невыдвижным штоком, уплотнение EPDM, нож н/ж, Ру-
Товар не поставляется
- Описание
- Характеристики
- Документация
Шиберная ножевая задвижка ABRA-KV-01 предназначена для перекрытия потока рабочей среды в трубопроводе. Конструкция с чугунным корпусом, ножом из нержавеющей стали, уплотнением EPDM и невыдвижным штоком обеспечивает двустороннюю герметичность и межфланцевый монтаж.
Назначение
Задвижка относится к запорной трубопроводной арматуре и используется только для полного открытия либо полного закрытия потока. Применение изделия для регулирования расхода рабочей среды не предусмотрено.
Конструкция
Запорным элементом является плоский нож-шибер, перемещаемый штоком по направляющим корпуса. При закрытии нож раздвигает и пересекает включения в рабочей среде, что допускает применение арматуры на средах с твердыми и абразивными частицами. Шток не выдвигается за пределы привода при открытии и закрытии.
Материалы основных деталей
- корпус — высокопрочный чугун GGG40;
- запорный нож — нержавеющая сталь AISI 304 / SUS304;
- седловое уплотнение — EPDM;
- набивка сальника — PTFE;
- шток и упоры — нержавеющая сталь SUS420;
- ведущая гайка штока — латунь;
- штурвал — чугун GGG40.
Исполнение с EPDM применяется как стандартное для данной серии.
Герметичность и направление потока
Задвижка имеет двухстороннее уплотнение и допускает подачу рабочей среды в любом направлении. Класс герметичности — «А» по ГОСТ 9544.
Присоединение и габариты
Изделие устанавливается между фланцами трубопровода. Строительная длина соответствует EN 558-1, ряд 20; также указано соответствие ISO 5752 Series 20, DIN 3202 T3 K1 и EN 593. Серия выпускается для номинальных диаметров DN 50–800; конкретные присоединительные размеры, масса и рабочее давление зависят от условного прохода.
Рабочие среды
Задвижка применяется на трубопроводах воды и сточных вод, в системах водоотведения и канализации, на линиях транспортирования суспензий, бумажной и древесной массы, порошков, цементной пыли и других сред с включениями. Для порошкообразных сред предусматривается режим «полностью открыто / полностью закрыто».
Управление
Стандартное управление выполняется вручную штурвалом. Исполнение ABRA-KV-01 оснащено невыдвижным штоком (NRS), что уменьшает требуемое пространство по высоте при эксплуатации арматуры.
