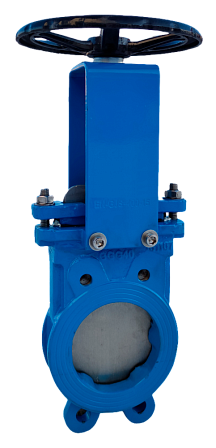

Шиберная задвижка (затвор) DN 50 Ру-10 ножевая чугунная двухсторонняя с редуктором, уплотнение EPDM, нож нержавеющий
АРТ: АКС-УТ-00727792

Шиберная задвижка (затвор) DN 50 Ру-10 ножевая чугунная двухсторонняя с редуктором, уплотнение EPDM, нож нержавеющий

АРТ: АКС-УТ-00727792
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Материал
Нержавеющая сталь
Без бренда Без бренда Бренд Без бренда

Товар не поставляется

Описание

Шиберная ножевая двухсторонняя задвижка DN 50, PN 10 с ручным редуктором предназначена для перекрытия потока рабочей среды в трубопроводе. Корпус выполнен из чугуна, нож — из нержавеющей стали, уплотнение — EPDM; присоединение межфланцевое.

Назначение. Задвижка применяется как запорная арматура на трубопроводах для жидких сред со взвешенными твёрдыми включениями. Исполнение с двухсторонней герметичностью допускает подачу рабочей среды в любом направлении. Основная область применения — системы водоотведения, очистные сооружения и технологические трубопроводы.

Конструкция. Запорным элементом служит плоский нож из нержавеющей стали, перемещающийся перпендикулярно потоку. Чугунный корпус имеет полнопроходную конструкцию, снижающую вероятность накопления твёрдых отложений в зоне прохода. Сальниковый узел обеспечивает герметизацию в месте прохода ножа через корпус.

Уплотнение. Двухстороннее уплотнение изготовлено из EPDM. Материал рассчитан преимущественно на воду и водные растворы, допускается его применение для абразивных продуктов. Рабочая температура для EPDM — до +90 °C в постоянном режиме и до +125 °C кратковременно.

Привод и управление. Управление выполняется ручным многооборотным редуктором. Редуктор передаёт усилие на шпиндель и обеспечивает перемещение ножа между положениями «открыто» и «закрыто». Для DN 50 исполнение с редуктором имеет общую высоту около 368 мм.

Основные технические параметры.

  • Номинальный диаметр: DN 50.
  • Номинальное давление: PN 10, или 10 кгс/см².
  • Тип: шиберная ножевая задвижка двухстороннего действия.
  • Материал корпуса: чугун.
  • Материал ножа: нержавеющая сталь.
  • Материал седлового уплотнения: EPDM.
  • Тип управления: ручной редуктор.
  • Присоединение: межфланцевое.
  • Строительная длина: 48 мм.
  • Присоединительный размер ответных фланцев: PN 10, D1 125 мм; крепёж — 4 × М16.
  • Масса исполнения с редуктором: около 18 кг.

Монтаж. Задвижка устанавливается между ответными фланцами трубопровода. Перед монтажом необходимо очистить трубопровод и проверить состояние уплотнительных поверхностей фланцев. Крепёж затягивают равномерно, крест-накрест, без передачи на корпус задвижки нагрузок от несоосности трубопровода.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Материал
Нержавеющая сталь
Материал
Чугунные
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
10
Присоединение
Межфланцевые
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие / Черные
Артикул
АКС-УТ-00727792
Объём одной штуки, м³
0.1003
Вес (кг)
197
Длина (мм)
100
Ширина (мм)
590
Высота (мм)
1700
Дата доставки в ваш город
Документация
Паспорт Шиберная ножевая чугунная двухсторонняя задвижка с редуктором БПК Инвест.pdf
397.56Кб
Декларация о соответствии на шиберные задвижки Бпк-Инвест.pdf
645.86Кб
