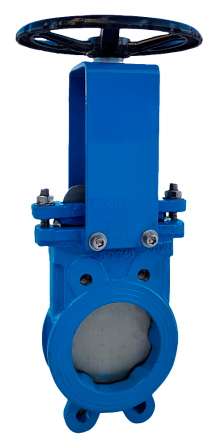

Шиберная задвижка (затвор) DN 65 Ру-10 ножевая чугунная двухсторонняя с редуктором, уплотнение EPDM, нож нержавеющий
АРТ: АКС-УТ-00727793

Шиберная задвижка (затвор) DN 65 Ру-10 ножевая чугунная двухсторонняя с редуктором, уплотнение EPDM, нож нержавеющий

АРТ: АКС-УТ-00727793
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Материал
Чугунные
Без бренда Без бренда Бренд Без бренда

Товар не поставляется

Описание

Шиберная ножевая задвижка DN 600 Ру 10 предназначена для перекрытия потока рабочей среды в трубопроводе. Конструкция включает чугунный корпус, нож из нержавеющей стали, уплотнение EPDM и ручной редуктор; герметизация обеспечивается в обоих направлениях потока.

Назначение

Задвижка относится к запорной трубопроводной арматуре. Плоский ножевой затвор перемещается перпендикулярно потоку и перекрывает проходное сечение. Изделие применяется для работы в положениях «полностью открыто» и «полностью закрыто».

Основные параметры

  • Номинальный диаметр: DN 600.
  • Номинальное давление: Ру 10, или 1,0 МПа.
  • Тип арматуры: шиберная ножевая задвижка.
  • Исполнение: двухстороннее.
  • Управление: ручное, через редуктор.

Конструкция

Корпус выполнен из чугуна. Запорным элементом служит нож из нержавеющей стали, который перемещается в направляющих корпуса. Редуктор уменьшает усилие, необходимое для перемещения ножа, и используется для ручного открытия и закрытия арматуры большого диаметра.

Уплотнение и герметичность

Седловое уплотнение изготовлено из EPDM. Материал уплотнения применяется для герметизации по контуру ножа. Двухсторонняя конструкция допускает установку задвижки на трубопроводе при подаче среды с любой стороны.

Принцип действия

При вращении маховика редуктора вращательное движение передаётся на шпиндель. Шпиндель перемещает нож вверх для открытия прохода или вниз для перекрытия потока. Ножевая кромка затвора позволяет работать со средами, содержащими взвешенные, волокнистые или твёрдые включения.

Применение

Задвижка может использоваться в системах водоотведения, на очистных сооружениях, в технологических трубопроводах, а также на линиях транспортирования суспензий, пульп, сточных вод и иных сред с механическими включениями. Арматура предназначена для функции перекрытия потока, а не для постоянного регулирования расхода.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Материал
Чугунные
Диаметр, (мм, дюйм)
600 (24)
Давление, бар
10
Присоединение
Межфланцевые
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие / Черные
Артикул
АКС-УТ-00727793
Объём одной штуки, м³
0.15186
Вес (кг)
223
Длина (мм)
115
Ширина (мм)
695
Высота (мм)
1900
Дата доставки в ваш город
Документация
Паспорт Шиберная ножевая чугунная двухсторонняя задвижка с редуктором БПК Инвест.pdf
397.56Кб
Декларация о соответствии на шиберные задвижки Бпк-Инвест.pdf
645.86Кб
