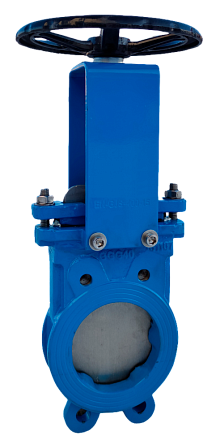

Шиберная задвижка (затвор) DN 80 Ру-10 ножевая чугунная двухсторонняя с редуктором, уплотнение EPDM, нож нержавеющий
АРТ: АКС-УТ-00727794

Шиберная задвижка (затвор) DN 80 Ру-10 ножевая чугунная двухсторонняя с редуктором, уплотнение EPDM, нож нержавеющий

АРТ: АКС-УТ-00727794
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Материал
Нержавеющая сталь
Без бренда Без бренда Бренд Без бренда

Товар не поставляется

Описание

Шиберная ножевая двухсторонняя задвижка DN 80, Ру 10 предназначена для перекрытия потока рабочей среды в трубопроводах. Конструкция включает чугунный корпус, нож из нержавеющей стали, седловое уплотнение EPDM и ручной редуктор со штурвалом. Присоединение — межфланцевое.

Назначение

Задвижка применяется как запорная арматура на трубопроводах с условным проходом DN 80. Нож перемещается перпендикулярно направлению потока и перекрывает проходное сечение. Двухстороннее исполнение допускает подачу рабочей среды с любой стороны корпуса.

Конструкция

Корпус изготовлен из чугуна. Запорный элемент выполнен в виде плоского ножа из нержавеющей стали. Герметизация затвора обеспечивается уплотнением из EPDM. Управление осуществляется ручным редуктором со штурвалом; редуктор уменьшает усилие, необходимое для перемещения ножа.

Присоединение и рабочие параметры

  • Условный проход: DN 80;
  • Номинальное давление: Ру 10, или 1,0 МПа;
  • Тип исполнения: шиберная ножевая, двухсторонняя;
  • Тип присоединения: межфланцевое;
  • Управление: ручной редуктор со штурвалом;
  • Материал корпуса: чугун;
  • Материал ножа: нержавеющая сталь;
  • Материал седлового уплотнения: EPDM.

Монтажные размеры

Для исполнения DN 80 строительная длина составляет 46 мм. Монтаж выполняется между фланцами трубопровода, соответствующими DN 80 и Ру 10. Габаритная высота задвижки с редуктором — около 500 мм от оси трубопровода; диаметр штурвала редуктора — 300 мм.

Особенности применения

Задвижка рассчитана на работу в качестве запорного устройства. Нож из нержавеющей стали обеспечивает перекрытие потока, а уплотнение EPDM применяется для герметизации седла. При выборе рабочей среды и температуры необходимо учитывать химическую совместимость среды с чугуном, нержавеющей сталью и EPDM.

Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация
Материал
Нержавеющая сталь
Материал
Чугунные
Диаметр, (мм, дюйм)
800 (32)
Давление, бар
10
Присоединение
Межфланцевые
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие / Черные
Артикул
АКС-УТ-00727794
Объём одной штуки, м³
0.385
Вес (кг)
431
Длина (мм)
140
Ширина (мм)
1100
Высота (мм)
2500
Дата доставки в ваш город
Документация
Паспорт Шиберная ножевая чугунная двухсторонняя задвижка с редуктором БПК Инвест.pdf
397.56Кб
Декларация о соответствии на шиберные задвижки Бпк-Инвест.pdf
645.86Кб
