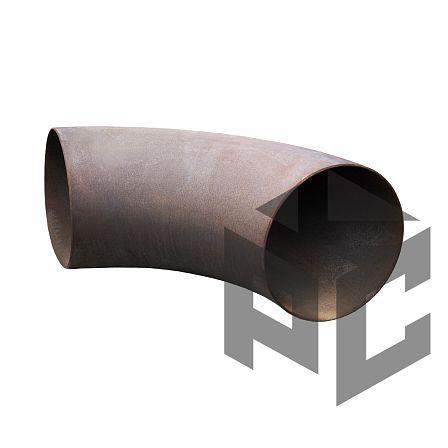

Отвод 90° Dn530х10 Ст.20 ГОСТ 30753
АРТ: УТ-00045679

Отвод 90° Dn530х10 Ст.20 ГОСТ 30753

АРТ: УТ-00045679
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Область применения
Водоснабжение / Отопление / Пожаротушение / Теплоснабжение / Холодоснабжение
Количество в упаковке
1шт
Гарантия
1 год
РУСКОН-С РУСКОН-С Бренд РУСКОН-С

Товар не поставляется

Описание

Отвод 90° 530×10 из стали 20 по ГОСТ 30753-2001 — бесшовная приварная деталь трубопровода для изменения направления линии на 90°. Наружный диаметр изделия составляет 530 мм, толщина стенки — 10 мм, условный проход соответствует DN 500.

Назначение и конструкция. Отвод относится к крутоизогнутым отводам типа 2D с радиусом гиба, приблизительно равным условному проходу трубопровода. Изделие применяется для соединения прямых участков трубопровода под углом 90° сваркой встык.

Основные размеры. Наружный диаметр — 530 мм, номинальная толщина стенки — 10 мм, угол поворота оси трубопровода — 90°. Для данного наружного диаметра условный проход составляет DN 500; радиус гиба — 500 мм.

Материал. Отвод изготовлен из углеродистой стали марки 20. Материал корпуса указан в обозначении изделия и предназначен для изготовления стальных трубопроводных деталей согласно требованиям к применяемой стали и условиям эксплуатации трубопровода.

Способ присоединения. Концы отвода подготовлены для приварного соединения с трубой соответствующего наружного диаметра. При монтаже необходимо обеспечить совпадение диаметра, толщины стенки, марки материала и параметров сварного соединения с проектной документацией.

Масса. Справочная масса отвода 90° размером 530×10 мм составляет около 102 кг. Фактическая масса может иметь отклонения в пределах требований нормативной документации и параметров конкретного изготовления.

Технические характеристики.

  • Тип изделия: отвод крутоизогнутый бесшовный приварной;
  • Угол поворота: 90°;
  • Стандарт: ГОСТ 30753-2001;
  • Наружный диаметр: 530 мм;
  • Условный проход: DN 500;
  • Толщина стенки: 10 мм;
  • Материал: сталь 20;
  • Радиус гиба: ориентировочно 500 мм;
  • Тип присоединения: сварное встык;
  • Справочная масса: 102 кг.
Характеристики
Страна производства
РОССИЯ
Область применения
Водоснабжение / Отопление / Пожаротушение / Теплоснабжение / Холодоснабжение
Количество в упаковке
1шт
Гарантия
1 год
Артикул
УТ-00045679
Марка стали
ст20
Толщина стенки, мм
10 мм;
Объём одной штуки, м³
0.1325
Диаметр мм, дюйм
530
Вес (кг)
82
Длина (мм)
500
Ширина (мм)
500
Высота (мм)
530
Дата доставки в ваш город
Документация
Сертификат отводы
733.03Кб
